防水防塵ボックス収納タイプ

WO-DCF-RF-73LLK 完成品 1KW対応 無線機用
コモンモード・チューク  (フロート・バラン)

1.8〜30MHZ  50Ω  耐入力 1KW

HF帯無線機 ハイパワー1KW対応のコモンモード・チョーク(フロート・バラン)完成品です
防水防塵ボックスに収納しましたので、アンテナの直下など屋外設置も可能です

超大型73φのコアを2個採用、同軸 5D-2Vを使用し,高性能、高耐圧、低価格を実現しました
特にHF バンドの特性が良く 1.8〜30MHz帯アマチュア無線用におすすめです

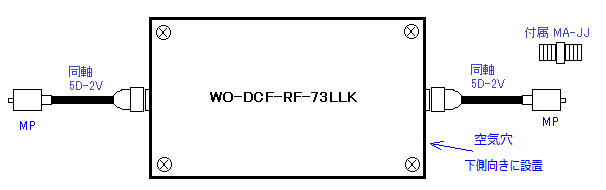

WO-DCF-RF73LLK
周波数:1.8〜30MHZ  インピーダンス:50Ω   入出力端子:M-P型 + MA-JJ 付属  耐入力: 1KW TYP
サイズ:約 150×250×100mm 約1150g  同軸入出力部を除く
PNG

PNG

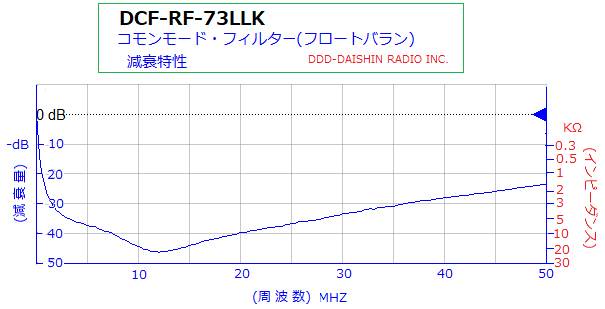

DCF-RF-73LLK コモンモード・チョーク 代表特性   50Ω系

周波数 MHZ

1

1.8 3.5 7 14 21 28 50
減衰量 -dB 25.88 31.38 35.49 39.51 45.07 39.15 35.18 23.47
インピーダンス kΩ 1.96 3.70 5.95 9.45 17.93 9.07 5.74 1.48
許容通過電力 連続 W - 2.4K 2.0K 1.6K 763 561 415 327
      アマチュア無線の間欠運用での通過電力は、CWで2倍、SSBでは3倍で使用可能と思われます、
      デジタルモードでの通過電力は、1/10以下が安全と思われます

PNG   PNG
