電波障害対策用　　DCKシリーズ
AC電源コモンモードフィルター（コモンモードチョーク）
 1.7MHz〜21MHz帯用に 大型3コアと延長コード1.5mの組み合わせセット品　 1KW max
 ●DCK-40T  ACｺｰﾄﾞｺﾓﾝﾌｨﾙﾀｰKIT　\2,750-(税込）
 サイズ：約49mmФ×53mm(本体部) 270g
  DCK-40Tは、TV、DVD、オーディオアンプ、電子機器などの電源コードに挿入して、
電源コードから混入する妨害波を抑制するものです,無線機用にもお使い頂けます
無線機のAC電源コードに挿入して、電源コードから流出するコモン電流を阻止するものです
AC 125Ｖ　12Aまでの機器に　ご使用いただけます
フィルターは、機器などの、すぐそばに取付けます　
機器などからフィルターまでのコードが長いとフィルターの効果が半減します
金属物から、数センチ以上離して、また入出力も離して、設置取付してください

DCK-40T
AC125V 12A (max)　1.7MHz〜 21MHz
コア巻線部サイズ：約49ｍｍФ×53mm（コードコネクタ部を除く）
               重さ：約270g

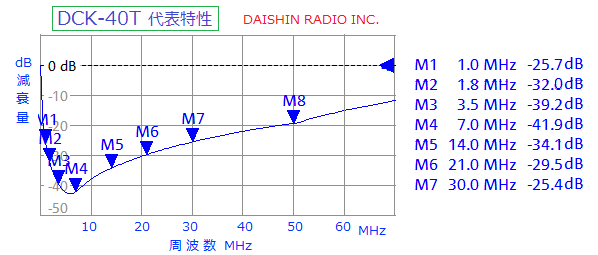

DCK-40T        コモンモード・チョーク　 代表特性　　 50Ω系
周波数　MHZ

1

 1.8 3.5 7 14 21 30 50
減衰量　-dB 25.8 32.0 39.3 41.9 34.2 29.6 25.4 19.3
インピーダンスｋΩ 1.9 3.9 9.2 12.5 5.1 3.0 1.8 0.9
コモンモード　チョーク　インピーダンスは、3KΩ以上が推奨値です



ご注意

  本製品は無線局運用のための周辺設備機器です
一般民生機器ではありません
電波法で定める無線従事者等の技術者がその資格の範囲により責任を持って使用する機器です。
運用上及び使用上の安全には充分注意の上ご使用下さい
