地デジ対応
電波障害対策用パーツ
410〜440MHz  帯域阻止フィルタ

Band Reject Filter

DTF-435BR
DTF-435BR は、受信機のアンテナ端子に挿入し410MHz〜440MHz帯域を減衰させる、バンドリジェクトフィルタです
地上デジタルTV放送470MHz以上を通過させ、UHF無線帯の410〜440MHz帯域を減衰させるフィルタです
基本波による混変調に効果が見込めます

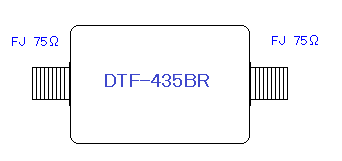

DTF-435BR外観図
入出力の方向性はありません

DTF-435BR

通過帯域周波数‥‥‥‥470MHz以上  -3dB以下
阻止帯域周波数‥‥‥‥410〜440MHz  -45dB以上
インピーダンス‥‥75Ω  FJ-FJ  ( FP-FPコード約15cm付)
電圧定在波比‥‥1.8 以下
サイズ‥約 60×40 ×27mm (突起物を除く)
 重さ‥約 90g
DTF-435BR代表特性 減衰量
390MHz 400MHz 410〜440MHz 450MHz 460MHz 470MHz
-11dB -28dB -45dB以上 -28dB -6dB -3dB

DTF-435BR特性図



DTF-435BR フィルターはTVアンテナ端子に直に
または、できるだけ近いところに入れて下さい


TVブースターをご使用の場合はDTF-435BR は必ずTVブースターの入力端子に(アンテナ側に)取り付けて下さい
