100〜500MHz帯域通過フィルター内蔵高利得、高性能、受信プリアンプ

特注 DPR-UV-BP-BNC

100MHz〜500MHz

30dB

DPA-UV-BPは高利得、高性能低価格を実現しました。
100〜500MHz 帯域通過フィルター内蔵で帯域外の混信に強く、安定した受信が出来ます
ゲインVRで、最適な利得に調節できます
電源をOFFにすると、受信機(RX)とアンテナ(ANT)がスルーになります



png DPA-UV-BP-BNC
周波数:100MHz〜500MHz
増幅利得:30dB
             〜30dB連続可変
雑音指数:1.5dB TYP
電源:DC11V〜14V 70mA
サイズ:100W・70D・32H mm

付属DCコード

------------------------

ACアダプターは、
別売VSM-932 \2,310-(税込)

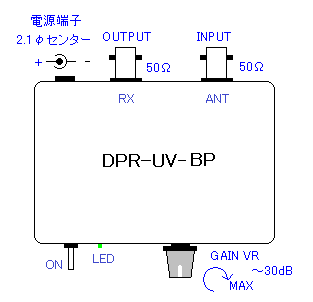

ON‥‥‥電源 ON  LEDが点灯 アンプ動作します
               OFFで、INPUTと OUTPUTがスルーとなります

INPUT‥‥‥入力端子 ANT  アンテナを接続します
OUTPUT‥‥出力端子 RX  受信機等のアンテナ入力端子と接続します
GAIN VR‥‥利得調整ボリューム 〜30dB連続可変最適な利得に調節します
電源端子‥‥電源入力端子  DC11V〜14Vで動作します
使用方法
本機とアンテナ、並びに受信機等の間に、50Ωの同軸ケーブルで、それぞれ接続し、電源を入れると動作します。
信号が強すぎる時はGAIN VRで、レベルを下げ最適な利得に調節します
電源を切ると、INとOUTは、スルーとなります、アンプ必要の時に電源ONにします。
