DCF-RF-QE 完成品 500W対応 無線機用
コモンモード・フィルタ  (フロート・バラン)

1.8〜70MHZ  50Ω  耐入力 500W  (28MHzは450W/50MHzは330W)

HF帯無線機 ハイパワー500W対応のコモンモードフィルター完成品です
大型コアの採用、耐熱同軸 2.5D-QEVを使用し,高性能、高耐圧、低価格を実現しました
特にHFハイバンドの特性が良く 7〜50MHz帯用におすすめです


入出力の方向性はありません
金属物から数cm以上離して設置してください

DCF-RF-QE
周波数:1.8〜70MHZ
インピーダンス:50Ω
入出力端子:M-P型
                 + MA-JJ 付属
耐入力:500W
           (28MHzは450W/50MHzは330W)

サイズ:約 50φ× 25mm 同軸入出力部を除く

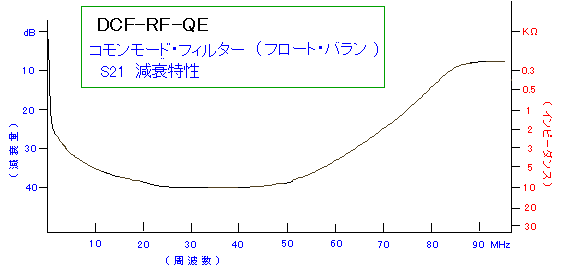

DCF-RF-QE コモンモード・チョーク 代表特性   50Ω系

周波数 MHZ 0.5

1

1.9 3.5 7 14 21 28 50
減衰量 -dB 9.7 17.1 22.9 27.3 31.2 35.3 37.1 33.8 36.9
インピーダンス kΩ 0.3 0.7 1.4 2.3 3.6 5.7 7.1 4.9 7.0
許容通過電力 連続 W - - 830 530 330 220 170 150 110
      アマチュア無線の間欠運用での通過電力は、CWで2倍、SSBでは3倍で使用可能と思われます、
     デジタルモードでの通過電力は、1/10以下が安全と思われます
