KIT-DCF-RF2-QE 自作セット 500W対応 無線機用
コモンモード・フィルタ
(チョーク)、  (フロート・バラン)
1〜50MHZ  50Ω  耐入力 500W PEP

HF帯無線機 ハイパワー500W対応のコモンモード・フィルター(チョーク)、(フロート・バラン)を作ります
大型40φコア2個重ねにして、同軸 2.5D-QEVを巻いて作ります

簡単な構造ですが、特に アマチュア無線1.8〜28MHz帯 HFバンドの コモンモードインピーダンスが 3KΩ以上と、特性が良く 、かなりな効果が期待できます

無線機の出力端子や、防水処置をして、アンテナ給電点や、同軸中間点などに挿入してコモン電流を抑制するものです

コモンモード・ チョーク |||||||  DCF-RF2-QE の作り方  ||||||

@大型の直径40mm内径27mm厚さ15mmのフェライトコアを2個重ねにして、 2.5D-QEV同軸ケーブル 1.5mをコアの巻き方の通り13回巻(コア内通過数)します

A巻き込んだ同軸は、外周から、ほどけないように結束バンドでとめておきます

B同軸の両端に、MPプラグを、ハンダ付けして完了です
        MPプラグ取付けは、同軸にチューブ15mmを通してから半田付けします

C使用接続状況により MA-JJで中継接続します

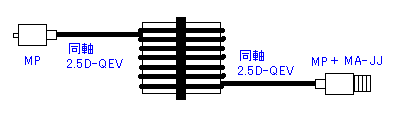

完成構成図

入出力の方向性はありません
コモンモード・フィルタは、金属物から数cm以上離して設置してください

DCF-RF2-QE
周波数:1〜50MHZ
インピーダンス:50Ω
入出力端子:M-P型
                 + MA-JJ 付属
耐入力:500W PEP
サイズ:約 50φ× 40mm
同軸入出力部を除く

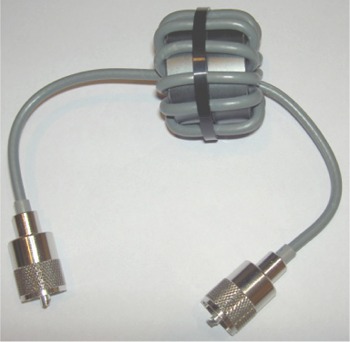

完成例

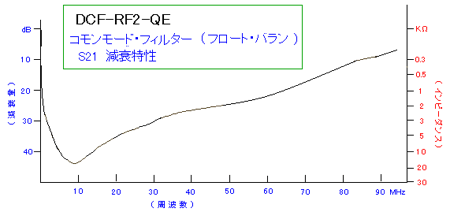

完 成 特 性 例

DCF-RF2-QE コモンモード・チョーク 代表特性   50Ω系

周波数 MHZ 0.5

1

1.9 3.5 7 14 21 28 50
減衰量 -dB 15.7 23.4 29.7 34.8 41.5 39.1 33.7 30.2 23.8
インピーダンス kΩ 0.6 1.5 3.0 5.5 11.9 9.0 4.9 3.2 1.5
許容通過電力 連続 W - - 890 740 350 290 190 150 120
      アマチュア無線の間欠運用での通過電力は、CWで2倍、SSBでは3倍で使用可能と思われます、
         デジタルモードでの通過電力は、1/10以下が安全と思われます
.
 部 品 表
フェライトコア E04RJ402715---2個
同軸 2.5D-QEV---1.5m
M型プラグ MP-3(Ni)---2個
同軸チューブ15mm---2個
M型中継ジャック MA-JJ ---1個
結束バンド---1本

MPプラグの取付

同軸ケーブルに、付属のチューブを通してから、半田付けします

.

コアの巻き方
1、2.5DQEV同軸線 1.5mを下記のように約5cm残して半分に折り返します

2、2.5DQEV同軸を、約半分の長さでコアに通します


3、その片側に同軸の短いほうから、コアにしっかり密着するように巻き込みます

4、巻き込みます 6回巻(コア内通過数)

5、同軸半折のもう片側を下記のように反対側に引張ります
6、もう片側も反対側から同じように巻き込みます
7、6回巻(コア内通過数)合計13回巻(コア内通過数)
8、同軸の外周から、ほどけないように結束バンドなどで留めておきます
