３Ｄ無線クラブ　3D RADIO CLUB

34、50MHZ用、ポータブル　ハンディアンテナの作り方

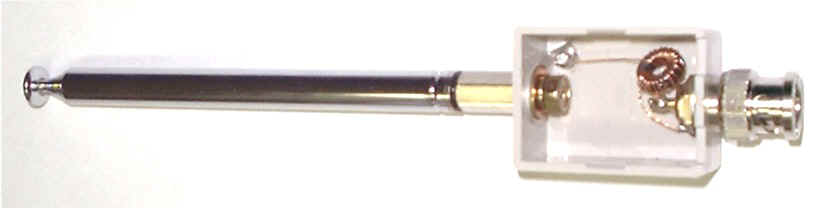

完成構成図

全長73cm（9段）のロッドアンテナを使って50MHZの短縮型ハンディーアンテナを作ります
左の完成構成図のように、ロッドアンテナが脱着出来る「マッチングBOX」を作ります
VSWRは1.5以内になりました（52ＭＨＺ以上では、1段縮めた方が良好です）
ハンディー、ポータブル無線機では5～10Wですが、　最大50Ｗまで使えると思われます

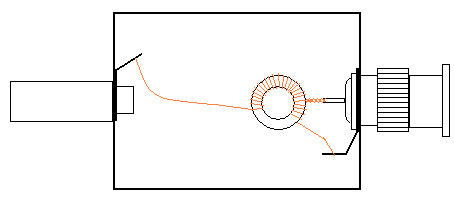

マッチングBOX回路

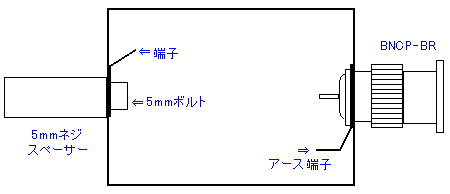

マッチングBOX構成図

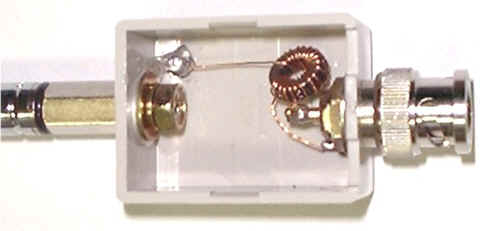

マッチングBOXの作り方

①プラBOXにBNCP-BRとロッドアンテナ取付用スペーサーをつけます
②トロイダルコア(T-37-10)に、0.32 UEW線を、巻きます
③巻いて作ったコアをBNCP-BRとスペーサー端子に半田付け配線します

　　　部品表　　
ロッドアンテナ--1
全長73cm（9段）
短縮時11.5cm
プラBOX-----1
4×3×2cm
BNCP-BR----1
金属スペーサー----1
5mmボルト----1
端子-----1
トロイダルコア
T-37-10----1
0.32 UEW線---30cm

コアの巻き方

①　0.32UEW線　30cmを
10cmで折り曲げます
⇒

②折り曲げた部分を図のように10mmほどねじり合わせます
その先端3～5mmだけをカッターや、ヤスリなどで
線の外皮をおとして、半田めっきしておきます

⇒

③トロイダルコアT-37-10に
UEW線を巻きつけます
⇒

④線の短い側を５回巻きます
   ⇒

⑤長い側の線は、 １５回巻きます

 ⇒

⑥マッチングBOXに半田付けします

　

注意：運用にあたっては、使用状況、条件、状態などが異なります、
　　　　運用上及び使用上の安全には充分注意して下さい。

このアンテナの組立部品キットA-6K-BNCは、\1,500-(税別、〒送料\240-）完売しました　
