NO.39   50Ω リターンロス ブリッジの作り方

アンテナ、フィルター、ほか入出力　VSWR特性が測れる リターンロスブリッジを作ります
IN（入力端子）に、ＳＳＧ（標準信号発生器）や、トラッキングジェネレーターなどの信号源を接続し、
OUT（出力端子）に、スペクトラムアナライザー、受信機、レベルメーターなどを接続して測定します
TEST端子にアンテナ、フィルターなどの被測定物を接続します
今後、信号源になる、信号発生器や　レベルメーターほかも　製作しようと思います
５０Ω リターンロス ブリッジの作り方
入手可能な、小型金属ケースに組み込みます
部品数が少ないので結構簡単に製作できると思います
①ケースに３個のコネクターを取り付けます（N, M, BNCなどの）
②ケースコネクターの内寸法に合わせた、プリント生基板をコネクターのGNDに直に半田付けします
　　（基板をコネクターの芯線側に出来るだけ近づける、高い周波数の特性が良好になります）
③コアに同軸ｹｰﾌﾞﾙを巻いてアイソレーショントランスを作ります
④抵抗と、③で作ったトランスを構成図のようにコネクターに配線します


　リターンロス ブリッジの構成図　

　回路図　
Ｔ：アイソレーショントランス

部品表

５０Ω1/4W　1％　金属被膜抵抗×3

FT-37-77 　フェライトコア×2
２３１０　 ５０Ω極細同軸ｹｰﾌﾞﾙ×30cm
同軸コネクター(N, M or BNC)×3
小型金属ケース×1
プリント生基板×1

アイソレーショントランスの作り方

モガミ電線の極細同軸　2310　を30cm使い、
２個のフェライトコア　FT-37-77に
各６回（コア内通過数）巻いて作ります　
1MHZ～300MHZ程まで良好です



巻数やコアの材質により周波数範囲が異なります

製作例

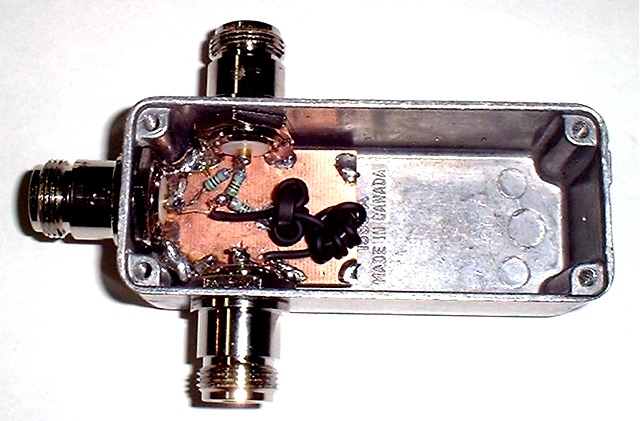

タカチHD 9-4-3(HAMMOND 1590A)のケースで製作した例
