NO.50 50MHZ用簡易型信号発生器の作り方

受信機の調整に便利な、50MHZ用スポット周波数、簡易型信号発生器、シグナルジェネレーター（SG）を作ります

手持ちに50MHZ帯の水晶片がありましたので、これを使用して、周波数固定の信号発生器を作ります
約 -20dBµ以下から～ 80dBµ(EMF 50Ω) まで出力レベルが可変できるように、工夫しました
乾電池1本 1.5Ｖで動作しますので、小型のケースに組み込めば、持ち運びも出来て、簡単、安易に使えます

今後 50MHZの受信機や、プリアンプ調整が、簡易に出来ると思います

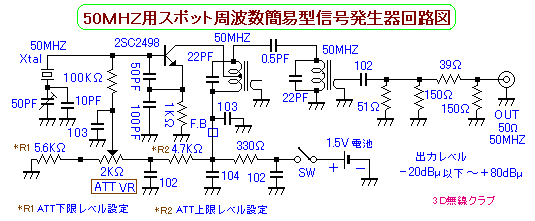

***　50MHZ用スポット周波数簡易型信号発生器の作り方　***　

手持ちの部品を使って作りました、
トランジスター 2SC2498は、構成図のとおり、足の配列が、B、E、C、です、一般的な配列とは異なりますので注意します
手持ちの表示周波数 50.75MHZ クリスタルですが、今回の回路では、表示周波数とは、異なってしまいましたが、50.71～50.73MHZ位に、50PFのトリマーで調整設定できました、20PFほどのコンデンサーを追加して、50.70MHZも動作確認できました、

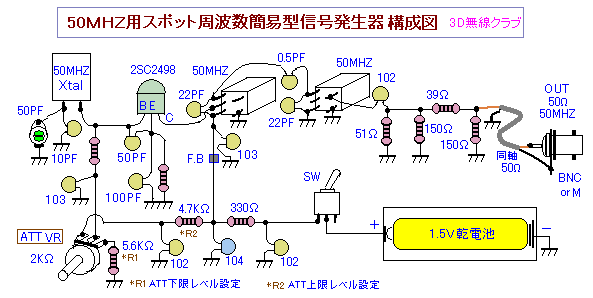

部品数が少ないので、構成図のように、プリント生基板に各部品のGNDを直接半田付けして、固定し、配線します
電池の±逆接に注意します
約 -20dBµ以下から～ 80dBµ(EMF 50Ω) まで出力レベルが可変できました
*R1 、*R2 は可変出力レベルの下限、上限の設定用です　10KΩの半固定VRにすれば、可変設定ができます
*R1は、VR 2KΩ 最小（左回し）時の下限レベルを設定します *R2は、VR 2KΩ 最大（右回し）時の上限レベルを設定します
50MHZ モノバンドハムコイルは、信号が最大になるように調整します

正確なＳＳＧなどで、校正しておけば、良いですね　チャンスがあれば、出来るだけ校正しておきましょう

消費電流は0.5mA以下ですから、結構電池は長持ちすると思います

.

.

50MHZ用スポット周波数簡易型信号発生器　製作例

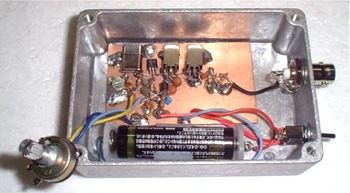

	アルミダイキャストケースに組み込んだ製作例内部の様子

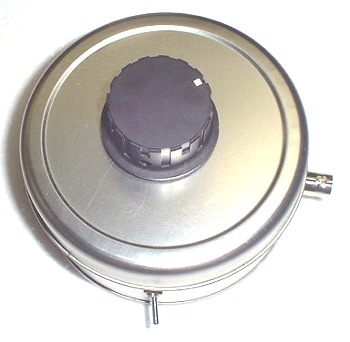

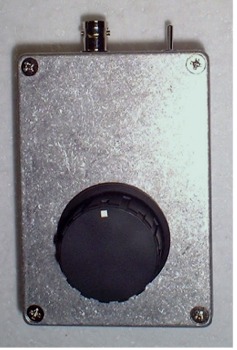

￥100ショップの金属缶での製作例	アルミダイキャストケースでの製作例

*** FMモード受信感度の簡易測定方法例　***　

製作した信号発生器（SG）で、簡易的なFMモード受信感度測定方法例です

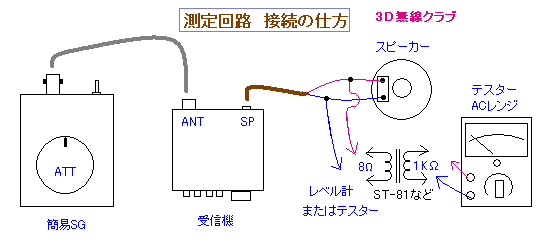

下記測定回路　接続の仕方のように受信機、スピーカー、レベル計または、テスターを接続します

①測定する受信機を、信号発生器（SG）の周波数ににあわせます

②信号発生器（SG）をONにして、ATTを右にまわして出力レベル最大にし、受信出来ていることを確認します

③信号発生器（SG）をOFFにして、受信機のスケルチVRを左にいっぱいまわし、スケルチを開放します、
　　受信機の音量VRをまわして低周波出力の雑音レベル（ザー音）を、レベル計またはテスターで読み取り、約2V(0.5W/8Ω)にします

④この時の受信機の雑音出力レベルを基準とし、信号発生器（SG）の出力を、次第に加えていき（ATTを右にまわす）、
　　その雑音出力レベルが 1/10 (20dB)になる(0.2V 0.05W)信号発生器（SG）の出力レベル（校正された）を読み取ります、
　　これが20dBQS 受信感度になります。
　　この時のATTのツマミ指示位置が、左方向にあるほど、受信感度が、良いことになります

受信機の感度調整は、	上記測定の後、受信機の雑音が少なくなるよう（レベル計の指示が少なくなるよう）に、調整します、信号発生器（SG）の出力を、適度にさげて（ATTを左にまわす）、再度、受信機の雑音が少なくなるように、調整繰り返します
追記：製作した簡易型信号発生器のATTの出力レベルツマミ表示の少ない方（左回し側）は間隔が狭くなっていますので、簡易型信号発生器の出力端子に、70dBの固定アッテネーターを挿入すれば、0dBµ以下が測定しやすくなります　 №51で　減衰量70dB （50Ω) アッテネーター（減衰器）を作ります

.

.
