アンテナバラン 組立部品セット KIT-DB-300V

 50Ω 不平衡 : 300Ω平衡  1.5MHz〜30MHz
許容入力電力 : 定格 100W(max) / CW SSB 200W

サイズ50W×75H×30Dmm(突起物を除く)   重量 約 140g

|||||||||||||||||  50Ω: 200Ωバランの作り方 ||||||||||||||||||||
@、0.9mm被膜線  色別線を、コアの巻き方の通り11回/16回巻きで2個作ります
A、その巻いて作った2個のコアは、端末配線の通り結線配線し、半田付けします
 (結線のジョイント1ヶ所はテープなどを巻いて絶縁しておきます)

B、プラボックスにボルトナットM-BR(M型座)を取り付ける
C、巻いて作ったコアを、構成図のように、ボックス内に収めて結線半田付けします
D、接着剤などで、端子等をかためて、フタをして完成です

構 成 図
 png

png


回 路 図

kairozu

部 品 表
 フェライトコア FT-82-43---2
 0.9mm 色別被膜線---50cm---2
                                ---35cm---2
 M型接栓座 M-BR----1
 ステンボルトナットワッシャー
 蝶ナット、ラグ端子----2組
 プラボックス----1
 波型碍子---1
 結束バンド---2
    空気穴留めタッピングネジ---1

png

アンテナ端子取付方法
png

   コアの巻き方

1、0.9mm 35cm と50cmの色別被膜線を使います

  sen
2、0.9mm 35cmの色別被膜線を コアに約半分の長さで通します
png

 3、
 6回巻きます(コア内通過数)

png

4、 う半分側も図のように 5回巻きます 合計11回巻き(コア内通過数)

png
 5 次に50cmの色別被膜線を並列に密着して巻きます
   png
6、50cmの色別被膜線を並列に密着して11回巻きます(コア内通過数
 png
7 更に2線の空間に追加5回巻きします
    png
8、11回+5回=合計16回巻き
 (コア内通過数)

png
9、1〜8巻き方の通り同じものをもう1個作ります(計2個)
  png

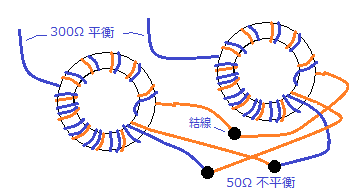

10、端末配線
巻いて作った2個のコアを下記のように結線配線します
  png
png

SWR測定方法
png
抵抗は短く接続します
(コアに直に接続した方が測定誤差は少ない)

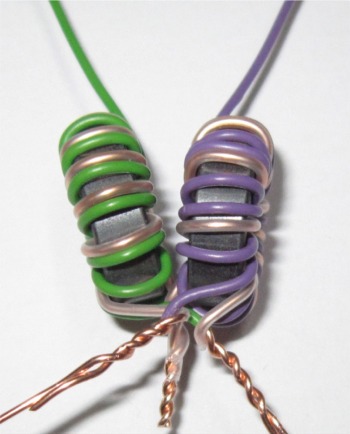

コア完成例
 jpg jpg
