ロングワイヤー用 アンバラン 組立部品セット
KIT-DBL-91
-V5    1MHz〜30MHz

9:1( 450Ω不平衡: 50Ω不平衡 )アンバラン  (インピーダンス変換)
許容入力電力 : 連続 60W / CW 120W /  SSB 180W

サイズ50W×75H×30Dmm(突起物を除く)   重量 約 130g

|||||||||||||||   450Ω:50Ωアンバランの作り方 ||||||||||||||||
@、0.9mm色別被膜線3本を並列に、コアに、8回巻きます
A、巻き始めと、巻き終わり、端末配線の通り配線し、半田付けします
B、プラボックスにボルトナットM-BR(M型座)を取り付ける
C、巻いて作ったコアを、構成図のように、ボックス内に収めて結線半田付けします
D、接着剤などで、端子等をかためて、フタをして完成です

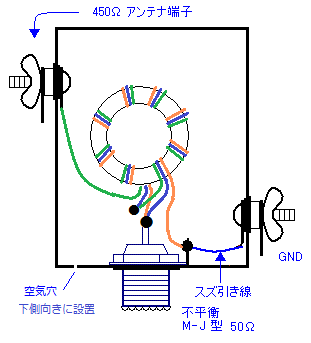

構 成 図
kouseizu

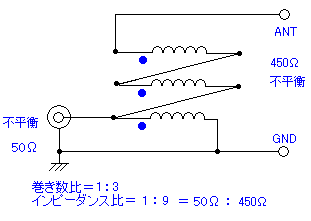

回 路 図


png

端子取付方法
png

アンテナ取付例
png

     コアの巻き方

13本の色別被膜線をコアに並列に8回(コア内通過数)巻きます
最初に被膜線を、コアに約半分の長さで通します

 makikata-1

 2、 半分の被膜線を
  4回巻きます(コア内通過数)

makikata-2



 3、もう半分の被膜線を図のように同様に4回巻きます
合計8回巻きます(コア内通過数)


 makikata-3

4、2本目の被膜線を被膜線の横に並べて8回巻きます(コア内通過数)
 makikata-4
3本目の被膜も更に横に並べて8回巻きます(コア内通過数)
  makikata-5

5、端末配線

下図のように巻き始め、巻き終わりを、配線結線し、ねじり合わせます

   makikata-6

 6、コアの完成

   makikata-7

部 品 表
フェライトコア59438000601--1
  0.9mm色別被膜線35cm---3
 M型接栓座 M-BR----1
 スズ引き線 5cm----1
 ステンボルトナットワッシャー
 蝶ナット、ラグ端子----2組
 プラボックス----1
 波型碍子(樹脂製)---1
 結束バンド---2
空気穴留めタッピングネジ---1

SWR測定方法

抵抗は短く接続します
(コアに直に接続した方が測定誤差は少ない)

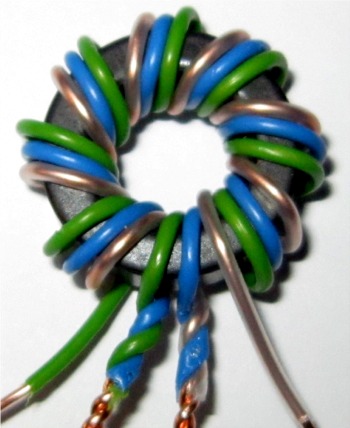

コア完成例
jpg
