||||||||||||  1.8〜90MHZ無線機用     アース コモンモード・ チョーク ||||||||||
　DCE-3 　完成品　

無線機用 アース コモンモード・チョークです
 F29-43 フェライトコア3個に、AWG18(1.0mm)耐熱被膜線を巻いて作りまた　
この３段構成のコモンモード・チョークは広帯域で、良好な特性が得られます
簡単な構造ですが、特に　アマチュア無線1.8〜50MHz帯 HFバンドの コモンモードインピーダンスが 5KΩ以上と、特性が良く 、強力な効果が期待できます

　

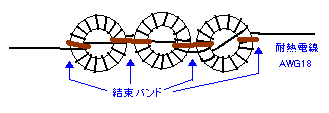

構 成 図

入出力の方向性はありません　

DCE-3
周波数：1.8〜90MHZ
サイズ：約 38× 97× 15mm　
  耐熱被膜線入出力部を除く 		コモンモード・チョークは、金属物から数cm以上離して設置してください
入出力も、直線上になるように離して設置して下さい
耐熱被膜線は出来るだけ短く無線機のアース端子などに接続します



コモンモードチョークのインピーダンスは、3KΩ以上が推奨値です

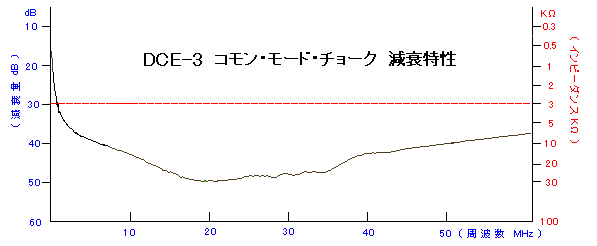

DCE-3         コモンモード・チョーク　 代表特性　　 50Ω系
周波数　MHZ 0.5

1

 1.9 3.5 7 14 21 28 50 60 70 80 90 100
減衰量　-dB 21.0 28.4 34.0 37.4 40.5 46.5 49.6 48.7 39.9 37.0 35.3 32.9 31.5 28.2
インピーダンスｋΩ 1.1 2.6 5.0 7.4 10.6 21.1 30.1 27.1 9.9 7.1 5.8 4.4 3.7 2.5
