無線機用コモンモード・ チョーク    DCK-RF-2.5D
1.8〜50MHZ  50Ω  耐入力 500W SSB 対応

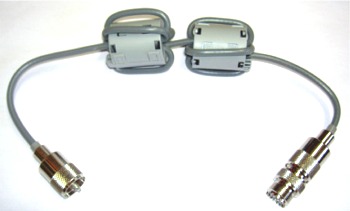

DCK-RF-2.5Dは、大型クランプコア2個に、耐熱同軸 2.5D-QEVを巻いた簡単な構造ですが、
2段構成のコモンモード・チョークは、良好な特性を実現しました
特に アマチュア無線3.5〜28MHz帯 HFバンドの コモンモードインピーダンスが 3KΩ以上と特性が良く 、
強力な効果が期待できます


使用接続状況により MA-JJで中継接続します

DCK-RF-2.5D
周波数:1.8〜50MHZ
      3.5〜28MHz
コモン・インピーダンス 3KΩ以上
インピーダンス:50Ω
入出力端子:M-P型    + MA-JJ 付属
耐入力:200W以上(連続) / 500W(SSB)
サイズ:約 43φ× 97mm
          (同軸入出力部を除く)

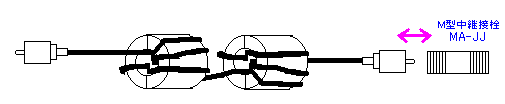

構  成  図

入出力の方向性はありません
コモンモード・チョークは、金属物から数cm以上離して設置してください
入出力も、直線上になるように離して設置して下さい



コモンモードチョークのインピーダンスは、3KΩ以上が推奨値です

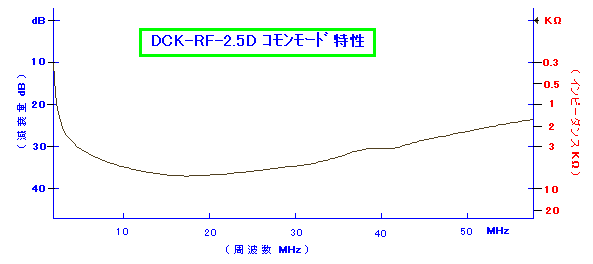

DCK-RF-2.5D         コモンモード  代表特性   50Ω系

周波数 MHZ

1

1.8 3.5 7 14 21 28 50
減衰量 -dB 22.2 26.6 30.3 33.7 36.7 36.6 35.1 26.9
インピーダンスkΩ 1.3 2.1 3.3 4.8 6.8 6.8 5.7 2.2
許容通過電力 連続 W - 1390 870 700 530 350 280 200

アマチュア無線の間欠運用での通過電力は、CWで2倍、SSBでは3倍で使用可能と思われます
