防水防塵ボックス収納タイプ
受信コモンモード・ノイズ対策用 10KHz〜15MHZ 50Ω
高インピーダンス コモンモード・チョーク(CMC)
フロート・バラン
WO-DCF-RF37-BCL-BNC
完成品
| DCF-RF37-BCLは、受信用高インピーダンス
コモンモード・チョーク(CMC) フロート・バランです 防水防塵ボックスに収納しましたので、アンテナの直下など屋外設置も可能です 大型コア、耐熱細同軸 を採用し、高インピーダンス、高性能、を実現しました 10KHz〜15MHZ帯の特性が良く BCL帯受信用におすすめです 特に300KHz帯〜5MHz帯は10KΩ以上の高インピーダンスで、受信時のコモンモード・ノイズ低減に強力な効果が見込めます 最近の住宅環境は多くの機器からのノイズがありますので、アンテナから受信機までの同軸ケーブルの外被（編線）から、それらのノイズを受信してしまう、コモンモードノイズ障害が考えられます この、同軸ケーブルの外被（編線）から混入するコモンモード・ノイズ対策には、より高インピーダンスのコモンモード・チョーク(CMC)を受信機の入力端子に挿入して、低減効果が見込めます |
|
|
WO-DCF-RF37-BCL-BNC 周波数：10KHz〜15MHZ （コモンモード 3KΩ以上) 300KHz〜5MHZ （コモンモード 10KΩ以上) インピーダンス：50Ω 挿入損失：〜2MHz -0.18dB以下 〜10MHz -0.42dB以下 通過許容電力：10Ｗ（CW/SSB20W)MAX 入出力端子：BNC-J型 サイズ：約 80mm× 80mm× 60mm (突起部を除く） コモンモード・チョークは、金属物から数cm以上離し、 入出力に接続する同軸ケーブルも、直線上になるように 離して、設置してください |
 |

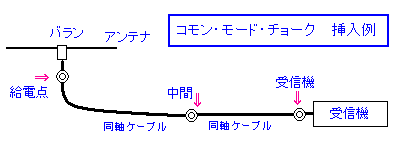

コモンモード・チョークのインピーダンスは、3KΩ以上が推奨値です 10KΩ以上がコモンモード・ノイズ対策推奨値です
|
DCF-RF37-BCL コモンモード・チョーク 代表特性 50Ω系 |
|||||||||||||||||||
| 周波数 MHZ | 0.01 | 0.02 | 0.03 | 0.05 | 0.1 | 0.3 | 0.5 |
1 |
2 | 3 | 5 | 7 | 10 | 15 | 20 | 25 | 30 | 40 | MHz |
| 減衰量 -dB | 31.5 | 39.0 | 42.0 | 44.5 | 47.0 | 49.6 | 51.3 | 51.7 | 47.9 | 44.5 | 40.0 | 37.1 | 33.9 | 30.3 | 27.6 | 25.7 | 24.8 | 20.0 | -dB |
| インピーダンス ｋΩ | 3.75 | 8.9 | 12.6 | 16.8 | 22.5 | 30.1 | 36.9 | 38.5 | 24.8 | 16.8 | 10.0 | 7.2 | 5.0 | 3.3 | 2.4 | 1.9 | 1.7 | 1.0 | KΩ |
|
|
