LF用ディジタルRF電流計(高周波電流計)パーツセット

以前から頒布しています「ディジタルRF電流計」のLFバージョンです
CQ ham radio 誌2011年 5月号 P102〜111 掲載 山村英穂氏設計の「136KHzアンテナの考察」連載8に掲載されました

こちらのLF用デジタルRF電流計パーツセットも 頒布販売致します お役に立てれば幸いです

--デジタルRF電流計参考文献--
CQ ham radio 誌 2003年 8月号 P32〜39 特集「アンテナの自作・調整のテクニック」”アンテナ調整やインターフェア対策のツール” **デジタルRF電流計の製作**に 掲載されたもので、おなじみの「定本トロイダルコア活用百科」の著者 山村英穂氏が設計紹介されたものです
アップデート記事が、HAM Journal誌 112 2004年 冬号 P105〜117に「ディジタルRF電流計−開発経緯とアップデート」が 掲載されました 2009年9月「特選ハムのアンテナ製作集」CQ出版社 に再収録されました
「改定新版 定本トロイダル・コア活用百科」2006年、山村英穂著 、CQ出版社

部 品 表
  部品名 型番

数量

分割リングコア ナイロンクランプ E04ST402715D
or
MTCN402715H

1

ショットキーバリアダイオード 1SS106
or
1SS198
4
抵抗 1/4W 炭素皮膜 1MΩ 茶 黒 緑 1
56Ω 緑 青 黒 1
抵抗 1/8W 炭素皮膜 4.7KΩ  黄 紫 赤 4
セラミックコンデンサー 0.01〜0.1μF 2
ETFE電線 ETFE電線 (クランプ用) 0.51 ETFE 3m
赤黒平行線 (表示部接続用) 0.3mm平行 VFF 1m

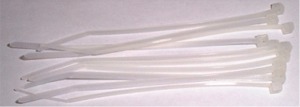

結束バンド小 FB-100 10
蛇の目基板 6×9 1
熱収縮チューブ 20φ   100mm
黒 or 透明
1
熱収縮チューブ 3φ 40mm 1
ミノムシ・クリップ 2

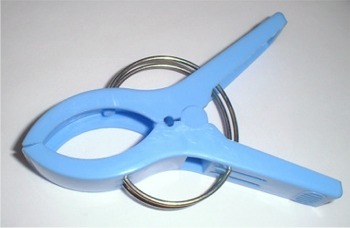

特大洗濯バサミ  ビックピンチ 1
ご注文は⇒こちらのページへ

LF用RF電流計構成図

高周波電流=表示電圧 (電流:電圧比は1:1)
1MΩは、空中バラック配線で組む場合の、機械的補強用です
基板などに組む場合は、不要です

-------------------------------------------------------------

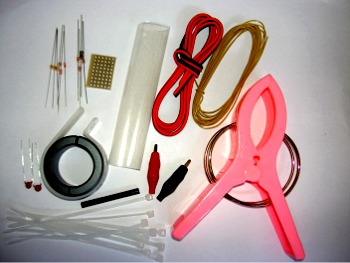

LF用RF電流計 パーツセット部品一式
LFパーツセット

  周波数範囲:135kHz〜4MHz
電流範囲:50mA〜2A(短時間なら4A)
精度:約20%

検波部基板を 取手に内蔵配置した 製作例

検波部を コード中間に配置した 製作例

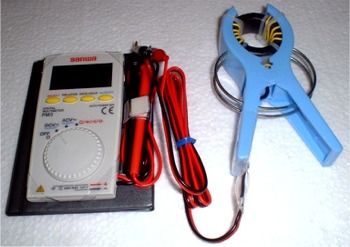

テスターに接続した例
