JF1DMQ山村英穂氏設計 プリント基板 チップ部品化 パーツセット
ディジタルRF電流計バージョン3
検波、平滑部基板 製作例

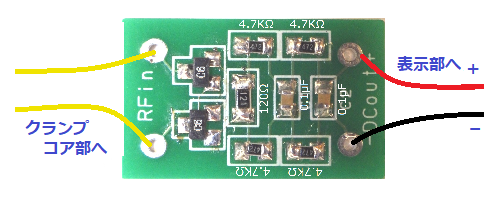

検出部   基板 部品配置例
JF1DMQ設計プリント基板に部品表の各部品パーツを下記構成図の通りはんだ付けします
JF1DMQ設計プリント基板

検波,平滑部 製作例

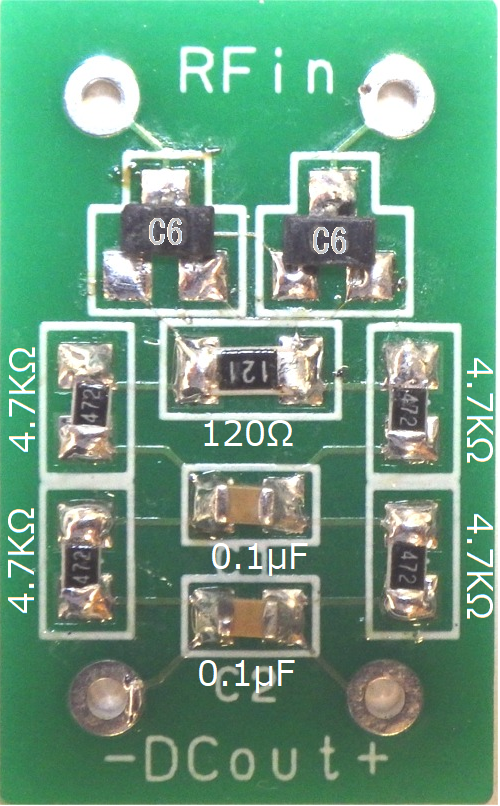

パーツ取付例


基板サイズ 16×26mm

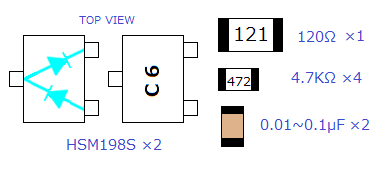

部 品 パーツ 表

検波、平滑部 基板を 取手に内蔵配置した 製作例

@別紙■クランプコアの巻き方例図の通りナイロンクランプコアに10回巻きして電流トランスを作ります
検出部へのコードに、右図のように
3mmφの収縮チューブを通します

A特大洗濯バサミに右図のようにはさんで、開閉口に近い方で結束バンドで固定します
検出部へのコードは内側のすき間から取手の方に通しておきます)

Bプリント基板で作った検出部にコアからの線と、表示部への赤黒平行線を、それぞれ半田付けします
コアからの線は、検波部製作例の写真のように、スプリングの間を通して検波部基板につなぎ、開閉がスムーズになるよう収めます、スプリング穴の上部でコードを固定します

C透明の熱収縮チューブを、赤黒平行線側から通して、取手の内側に収めた検波部基板ごと、かぶせます
ヒートガンや強力ドライヤーなどの熱風で、収縮固定します

D赤黒平行線の先に、ミノムシクリップを半田付けします


jpg

 電流トランスの製作例
ナイロンクランプの上から10回巻、開閉口のナイロンの突起部分はカットしました

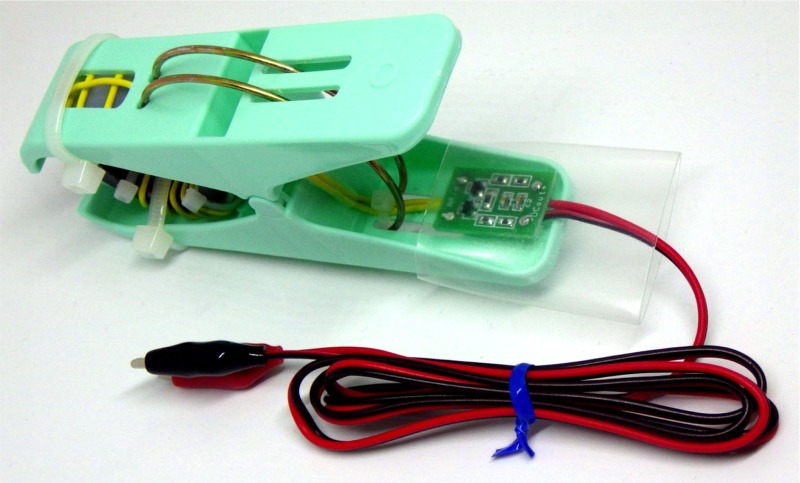

検波部平滑部を取手に内蔵配置した製作例
          検波部平滑部基板を コード中間に配置した製作例

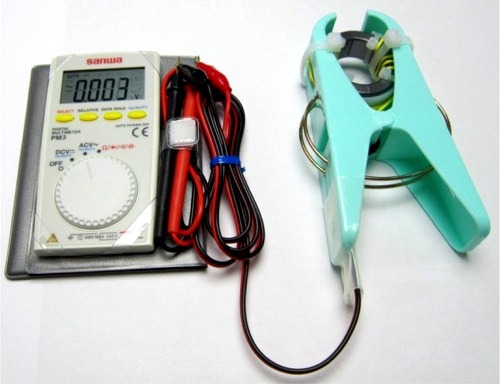

テスターに接続した例

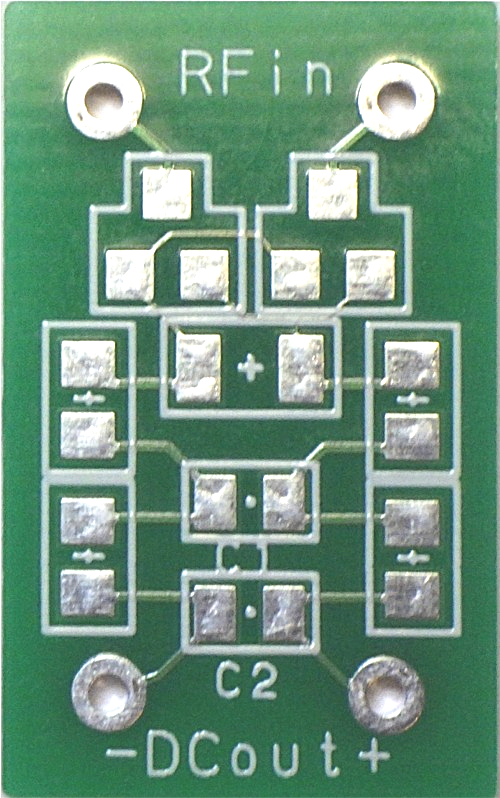

プリント基板拡大(基板サイズ 16×26mm)
