DPA-100B 取説　大進無線

  BCL用、長、中、短波、ワイドBAND受信専用アンプ
DPA-100B　150KHZ～100MHZ　
プリセレクター内蔵、利得25dB可変型、アンテナ端子M型、DC11～14V動作
AMラジオから FMラジオまで!!   サイズ：200W×150D×50H(mm)

DPA-100Bは、BCL長、中、短波、ＦＭ帯、受信専用プリアンプです。
高性能デバイスを使用し、高性能、低雑音、低価格を実現しました。
プリセレクターが内蔵で、高利得で、他バンドの混信に強いです。

　BAND切替：
A=150～500KHZ, 　B=500KHZ～2MHZ,　 C=2～10MHZ,
D=10～30MHZ, 　 E=30～70MHZ, 　 F=70～100MHZ,

DPA-100B
周波数　150KHZ～100MHZ（6BAND切替）
利得　　25dBタイプ可変型
電源　　DC11～14V 80mA
サイズ：200W×150D×50H(mm)

別売　DPA用ACアダプター VSM-932 ￥1,500-（税抜）

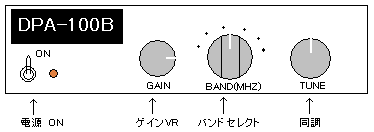

使用方法

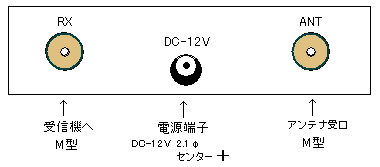

本機と、アンテナ、ならびに、受信機の間を、５０Ωの同軸ケーブルで、それぞれ接続します。
電源をONにすると、LEDランプが、点灯して、アンプが動作します。
BANDスイッチで、受信するバンドを選びます。
TUNEで、良好に受信出来るように、同調を取ります。
信号が強すぎるときは、GAIN調整ツマミでレベルを下げます。
電源を切ると、ANTとRXは、スルーとなります、アンプ必要の時に電源ONにします。

有限会社　大進無線	URL http://www.ddd-daishin.co.jp/
〒410-0022　沼津市大岡2223-14 TEL 055-925-4961 FAX 055-925-4962
