DCF-RF-6113 コモンモードフィルター完成品大進無線

DCF-RF-6113 完成品 200W対応無線機用
コモンモード・フィルタ　（フロート・バラン）
1.8～50MHZ　 50Ω　　耐入力 200W

ＨＦ帯無線機　200W対応のコモンモード・チョーク（フロート・バラン）完成品です

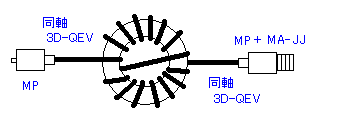

大型61φコアに、耐熱レイテン絶縁同軸 3D-QEVを採用しました
簡単な構造ですが、特に　アマチュア無線3.5～50MHz帯 HFバンドのコモンモードインピーダンスが 3KΩ以上と、特性が良く、かなりな効果が期待できます
無線機の出力端子や、防水処置をして、アンテナ給電点や、同軸中間点などに挿入してコモン電流を抑制するものです

入出力の方向性はありません　
金属物から数cm以上離して設置してください

DCF-RF-6113
周波数：1.8～50MHz
インピーダンス：50Ω
入出力端子：M-P型
　　　+ MA-JJ 付属
耐入力： 200W
サイズ：約 78φ× 28mm　
　　　　　　同軸入出力部を除く

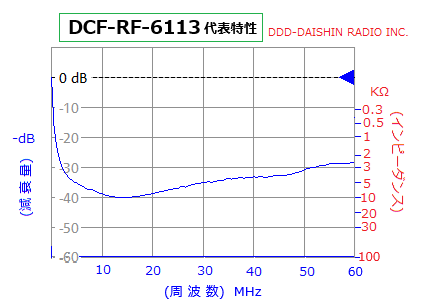

DCF-RF-6113 コモンモード・チョークの減衰特性　代表特性　 50Ω系
周波数 MHZ	1	1.9	3.5	7	14	21	28	50
減衰量 -dB	22.6	28.2	33.4	37.3	40.1	38.3	35.5	30.8
インピーダンスｋΩ	1.3	2.6	4.7	7.4	10.1	8.2	5.9	3.4
許容通過電力連続W	-	829	550	397	268	240	190	147

アマチュア無線の間欠運用での通過電力は、CWで2倍、SSBでは3倍で使用可能と思われます、
(デジタルモードでは1/2ほどまでが安全と思われます)
