DCF-RF-6120L コモンモードフィルター完成品大進無線

DCF-RF-6120L 完成品 500W対応無線機用
コモンモード・チョーク　（フロート・バラン）
1.8～30MHZ　 50Ω　　耐入力 500W

ＨＦ帯無線機　ハイパワー500W対応のコモンモード・チョーク　（フロート・バラン）です
大型61φコア２個に、耐熱レイテン絶縁同軸 3D-QEVを採用しました
特に　アマチュア無線7MHzを中心に1.8～28MHz帯 HFバンドのコモンモードインピーダンスが 5KΩ以上と、特性が良く、強力な効果が期待できます

入出力の方向性はありません　
金属物から数cm以上離して設置してください

DCF-RF-6120L
周波数：1.8～30MHz　
インピーダンス：50Ω
入出力端子：M-P型
　　　　　　　　　+ MA-JJ 付属
耐入力： 500W PEP
サイズ：約 78× 140× 35mm
(同軸入出力部を除く)

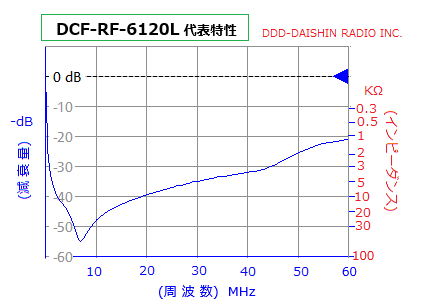

DCF-RF-6120L コモンモード・チョーク　代表特性　 50Ω系
周波数　MHZ	1	1.9	3.5	7	14	21	28	50
減衰量　-dB	32.5	37.9	42.7	55.0	43.3	38.8	35.4	25.4
インピーダンス　ｋΩ	4.2	7.8	13.7	56.5	14.6	8.7	5.9	1.8
許容通過電力　連続　W	-	940	690	504	335	293	279	195

アマチュア無線の間欠運用での通過電力は、CWで2倍、SSBでは3倍で使用可能と思われます、
(デジタルモードでは1/2ほどまでが安全と思われます)
