DCF-RF35T完成品  無線機用
コモンモード・チョーク
1.7〜21MHz帯　 50Ω　　耐入力 500W PEP

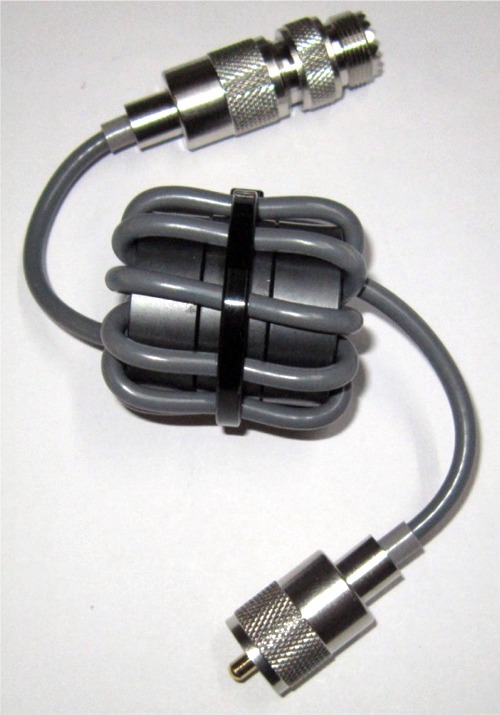

ＨＦ帯無線機　ハイパワー500W対応のコモンモード・チョーク完成品です
35φ中型コアを3個重ねて、耐熱同軸 2.5D-QEVを使用し,高性能、高耐圧、低価格を実現しました
特にHFローバンドの特性が良く　1.7〜21MHz帯用におすすめです


入出力の方向性はありません　
 金属物から数cm以上離して設置してください

DCF-RF35T
 周波数：1.5〜21MHz帯　インピーダンス：50Ω
入出力端子：M-P型 + MA-JJ 付属　耐入力：500W PEP
サイズ：約 46φ× 50mm　同軸入出力部を除く
重さ：約240g

DCF-RF35T コモンモード・チョーク　代表特性　　 50Ω系
周波数　MHZ

1

 1.8 3.5 7 14 21 30 50
減衰量　-dB 26.8 33.1 39.6 41.6 34.7 30.3 25.7 16.3
インピーダンス　ｋΩ 2.2 4.5 9.5 12.1 5.4 3.2 1.9 0.6
許容通過電力　連続　W - 674 487 360 197 188 148 120
　　　　　 アマチュア無線の間欠運用での通過電力は、CWで2倍、SSBでは3倍で使用可能と思われます、
     (デジタルモードでは1/2ほどまでが安全と思われます)
