防水防塵ボックス収納タイプ
 WO-DCF-RF35T

無線機用 コモンモード・フィルタ 　（フロート・バラン）
1.7〜21MHZ　 50Ω　耐入力 500W PEP

ＨＦ帯無線機　ハイパワー500W対応のコモンモードフィルター完成品です
35Φ中型コアを　3個重ねて、耐熱同軸 2.5D-QEVを使用し,高性能、高耐圧、低価格を実現しました
特にHFローバンドの特性が良く　1.7〜21MHz帯用におすすめです

WO-DCF-RF35T
 周波数：1.7〜21MHZ     インピーダンス：50Ω

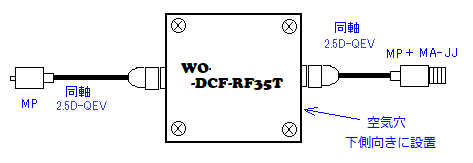

 入出力端子：M-P型  + MA-JJ 付属
 耐入力：500W PEP
ケースサイズ：約 80mm×80mm×60mm
　　　　重さ：約380g



入出力の方向性はありません　
金属物から数cm以上離して設置してください

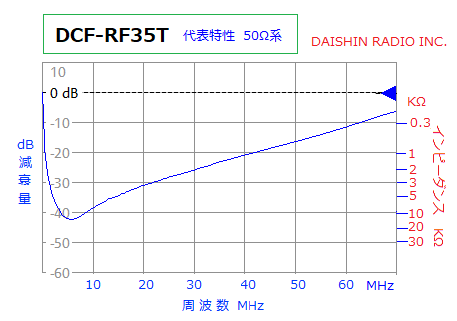

WO-DCF-RF35T コモンモード・チョーク　代表特性　　 50Ω系
周波数　MHZ

1

 1.8 3.5 7 14 21 30 50
減衰量　-dB 26.8 33.1 39.6 41.6 34.7 30.3 25.7 16.3
インピーダンス　ｋΩ 2.2 4.5 9.5 12.1 5.4 3.2 1.9 0.6
許容通過電力　連続　W - 674 487 360 197 188 148 120
アマチュア無線の間欠運用での通過電力は、
CWで2倍、SSBでは3倍で使用可能と思われます
 (デジタルモードでは1/2ほどまでが安全と思われます)
