DCF-RF-73TR-8D 完成品 2KW対応 無線機用
コモンモード・チューク 　（フロート・バラン）
7〜28MHZ　 50Ω　　耐入力 2KW

ＨＦ帯無線機　ハイパワー2KW対応のコモンモード・チョーク（フロート・バラン）完成品です

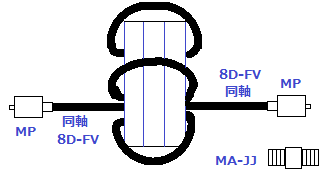

超大型73φコアを3個スタックで採用、同軸 8D-FVを使用し,高性能、高耐圧、低価格を実現しました
特にHFミドルバンドの特性が良く　7〜28MHz帯アマチュア無線用におすすめです

png
 入出力の方向性はありません　
 金属物から数cm以上離して設置してください

DCF-RF-73TR-8D
周波数：7MHz〜28MHZ帯
インピーダンス：50Ω
入出力端子：M-P型 + MA-JJ 付属
 耐入力： 2KW　TYP
サイズ：約 1２0mmφ× 70mm　約850g
　　　　 同軸入出力部を除く

jpgpng

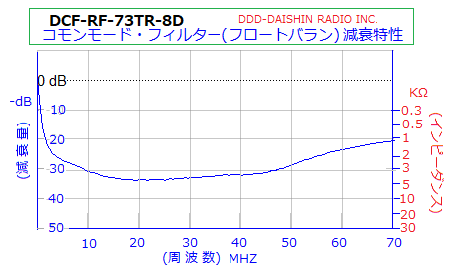

DCF-RF-73TR-8D コモンモード・チョーク　代表特性　　 50Ω系　
周波数　MHZ

1

 1.8 3.5 7 14 21 28 50
減衰量　-dB 15.8 21.2 25.2 28.3 32.4 33.2 32.4 27.4
インピーダンス　ｋΩ 0.6 1.1 1.8 2.6 4.1 4.6 4.2 2.3
許容通過電力　連続　KW - 6.4 5.9 5.1 3.1 2.8 2.5 2.1
　　　　　 アマチュア無線の間欠運用での通過電力は、CWで2倍、SSBでは3倍で使用可能と思われます、
デジタルモードでの通過電力は、1/10以下が安全と思われます
