防水防塵ボックスに収納タイプ

WO-DCF-RF-73HLK 完成品 1KW対応 無線機用
コモンモード・チューク  (フロート・バラン)

7〜60MHZ  50Ω  耐入力 1KW  TYP

HF帯無線機 ハイパワー1KW対応のコモンモード・チョーク(フロート・バラン)完成品です
防水防塵ボックスに収納しましたので、アンテナの直下など屋外設置も可能です
超大型73φのコアを2個採用、同軸 5D-2Vを使用し,高性能、高耐圧、低価格を実現しました

特にHF ハイバンドの特性が良く 7〜60MHz帯アマチュア無線用におすすめです

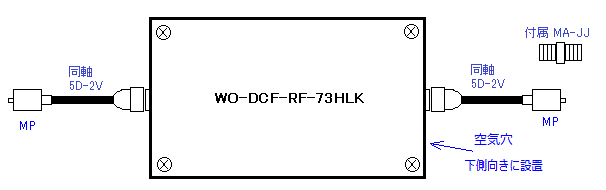

WO-DCF-RF-73HLK
周波数:7〜60MHZ   インピーダンス:50Ω   入出力端子:M-P型 + MA-JJ 付属  耐入力: 1KW TYP
サイズ:約 150×250×100mm 重さ 約1360g  同軸入出力部を除く
PNG

入出力の方向性はありません
金属物から数cm以上離して設置してください

PNG

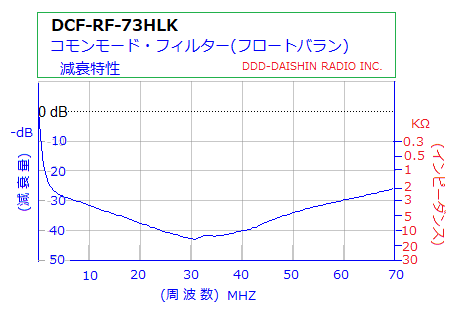

DCF-RF-73HLK コモンモード・チョーク 代表特性   50Ω系

周波数 MHZ

1

1.8 3.5 7 14 21 28 50
減衰量 -dB 18.04 23.23 27.21 29.76 34.0 38.06 42.1 34.04
インピーダンス kΩ 0.79 1.44 2.29 3.07 5.01 7.99 12.7 5.03
許容通過電力 連続 W - 4.5K 3.5K 2.5K 1.1K 980 770 470
      アマチュア無線の間欠運用での通過電力は、CWで2倍、SSBでは3倍で使用可能と思われます、
(注意:デジタルモードでの通過電力は、1/10以下が安全と思われます)

 PNG    取付足取付例
