DCF-RF-73K 完成品 1KW対応 無線機用
コモンモード・チューク 　（フロート・バラン）
3.5〜30MHZ　 50Ω　　耐入力 1KW

ＨＦ帯無線機　ハイパワー1KW対応のコモンモード・チョーク（フロート・バラン）完成品です
超大型73φコアの採用、同軸 5D-2Vを使用し,高性能、高耐圧、低価格を実現しました
特にHF バンドの特性が良く　3.5〜30MHz帯アマチュア無線用におすすめです

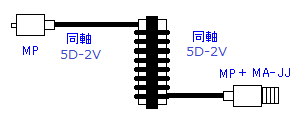

PNNG
 入出力の方向性はありません　
 金属物から数cm以上離して設置してください

DCF-RF-73K
周波数：3.5〜30MHZ
インピーダンス：50Ω
入出力端子：M-P型 + MA-JJ 付属
 耐入力： 1KW　TYP
サイズ：約 100mmφ× 35mm　約350g
　　　　 同軸入出力部を除く

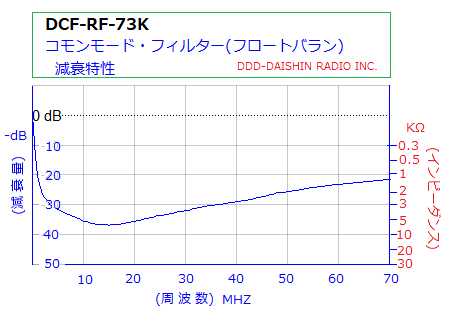

PNG

DCF-RF-73K コモンモード・チョーク　代表特性　　 50Ω系　
周波数　MHZ

1

 1.8 3.5 7 14 21 28 50
減衰量　-dB 20.18 25.53 29.85 33.22 36.80 35.15 32.69 25.62
インピーダンス　ｋΩ 1.01 1.88 3.10 4.58 6.91 5.72 4.31 1.90
許容通過電力　連続　W - 1.8K 1.4K 1K 538 514 455 320
　　　　　 アマチュア無線の間欠運用での通過電力は、CWで2倍、SSBでは3倍で使用可能と思われます、
   デジタルモードでの通過電力は、1/10以下が安全と思われます
