特注 DCF-RF73QL-8D-MP-MJ 完成品 4KW対応 無線機用
 コモンモード・チューク 　（フロート・バラン）       1.7〜30MHZ　 50Ω

ＨＦ帯無線機　ハイパワー4KW対応のコモンモード・チョーク（フロート・バラン）完成品です

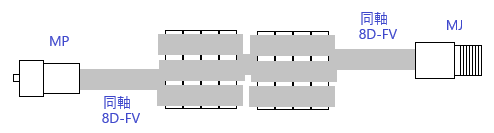

超大型73φコア8個を採用、同軸 8D-FVを使用し,高性能、高耐圧、を実現しました
1.8〜28MHz帯アマチュア無線用におすすめです


入出力の方向性はありません　金属物から数cm以上離して設置してください

代表特性
 WO-DCF-RF-73QL-8D-MP-MJ
周波数：1.7MHz〜30MHZ帯
インピーダンス：50Ω
入出力端子：MP-MJ
 耐入力： 4KW　TYP
サイズ：約120Φ×160mm
重さ：約2Kg

DCF-RF-73QL-8D コモンモード・チョーク　代表特性　　 50Ω系　
周波数　MHZ 1.8 3.5 7 14 21 28 50
減衰量　-dB 30.0 34.7 41.8 36.4 31.8 28.5 14.7
インピーダンス　ｋΩ 3.2 5.4 12 6.6 3.9 2.7 0.5
許容通過電力　連続　KW 7 7 7 6 4.5 4.2 3.6
　　　　　 アマチュア無線の間欠運用での通過電力は、CWで2倍、SSBでは3倍で使用可能と思われます、
　  （注意：デジタルモードでの通過電力は、1/10以下が安全と思われます）
