WO-DCF-RF73QL-8D コモンモードフィルター完成品大進無線

WO-DCF-RF73QL-8D 完成品 4KW対応無線機用
コモンモード・チューク　（フロート・バラン） 1.7～30MHZ　 50Ω

ＨＦ帯無線機　ハイパワー4KW対応のコモンモード・チョーク（フロート・バラン）完成品です
防水防塵ボックスに収納しましたので、アンテナの直下など屋外設置も可能です
超大型73φコア8個を採用、同軸 8D-FVを使用し,高性能、高耐圧、を実現しました
1.8～28MHz帯アマチュア無線用におすすめです

入出力の方向性はありません　金属物から数cm以上離して設置してください

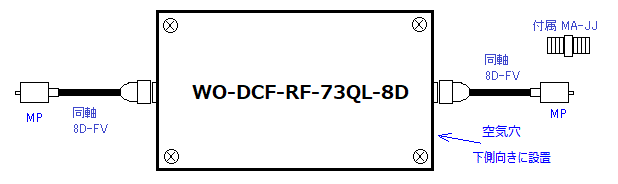

WO-DCF-RF-73QL-8D
周波数：1.7MHz～30MHZ帯
インピーダンス：50Ω
入出力端子：M-P型 + MA-JJ 付属
耐入力： 4KW　TYP
サイズ：150×250×130mm 約2.7Kg
　　　　同軸入出力部を除く

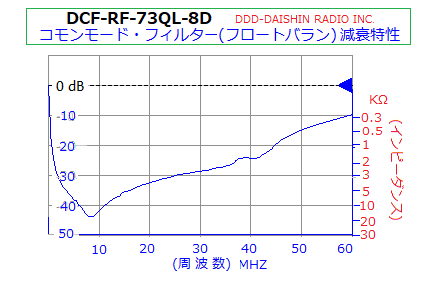

DCF-RF-73QL-8D コモンモード・チョーク　代表特性　　 50Ω系
周波数　MHZ	1.8	3.5	7	14	21	28	50
減衰量　-dB	30.0	34.7	41.8	36.4	31.8	28.5	14.7
インピーダンス　ｋΩ	3.2	5.4	12	6.6	3.9	2.7	0.5
許容通過電力　連続　KW	7	7	7	6	4.5	4.2	3.6

アマチュア無線の間欠運用での通過電力は、CWで2倍、SSBでは3倍で使用可能と思われます、
（注意：デジタルモードでの通過電力は、1/10以下が安全と思われます）
