DCF-RF-73TRK 完成品 1KW対応 無線機用
コモンモード・チューク 　（フロート・バラン）
1〜14MHZ　 50Ω　　耐入力 1KW

ＨＦ帯無線機　ハイパワー1KW対応のコモンモード・チョーク（フロート・バラン）完成品です

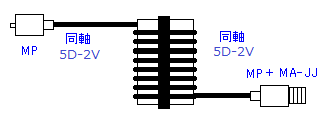

超大型73φコアを3個スタックで採用、同軸 5D-2Vを使用し,高性能、高耐圧、低価格を実現しました
特にHFローバンド バンドの特性が良く　1.8〜14MHz帯アマチュア無線用におすすめです

PNG
 入出力の方向性はありません　
 金属物から数cm以上離して設置してください

DCF-RF-73TRK
周波数：1〜14MHZ
インピーダンス：50Ω
入出力端子：M-P型 + MA-JJ 付属
 耐入力： 1KW　TYP
サイズ：約 100mmφ× 60mm　約790g
　　　　 同軸入出力部を除く

PNG

DCF-RF-73TRK コモンモード・チョーク　代表特性　　 50Ω系　
周波数　MHZ

1

 1.8 3.5 7 14 21 28 50
減衰量　-dB 29.86 36.72 43.64 36.78 29.53 25.29 22.08 14.55
インピーダンス　ｋΩ 3.11 6.85 15.21 6.90 2.99 1.83 1.26 0.52
許容通過電力　連続　W - 2.1K 1.4K 990 640 510 460 290
　　　　　 アマチュア無線の間欠運用での通過電力は、CWで2倍、SSBでは3倍で使用可能と思われます、
    デジタルモードでの通過電力は、1/10以下が安全と思われます

有限会社　大進無線
〒410-0022　 静岡県沼津市大岡 2223-14
TEL 055-925-4961    FAX 055-925-4962
