DCF-RF-73WK 完成品 1KW対応 無線機用
コモンモード・チューク 　（フロート・バラン）
1〜30MHZ　 50Ω　　耐入力 1KW

ＨＦ帯無線機　ハイパワー1KW対応のコモンモード・チョーク（フロート・バラン）完成品です
超大型73φコアをスタックで採用、同軸 5D-2Vを使用し,高性能、高耐圧、低価格を実現しました
特にHF バンドの特性が良く　1.8〜28MHz帯アマチュア無線用におすすめです

PNG
 入出力の方向性はありません　
 金属物から数cm以上離して設置してください

DCF-RF-73WK
周波数：1〜30MHZ
インピーダンス：50Ω

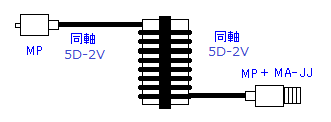

入出力端子：M-P型 + MA-JJ 付属
 耐入力： 1KW TYP
サイズ：約 100mmφ× 50mm　約560g
　　　　 同軸入出力部を除く

PNG

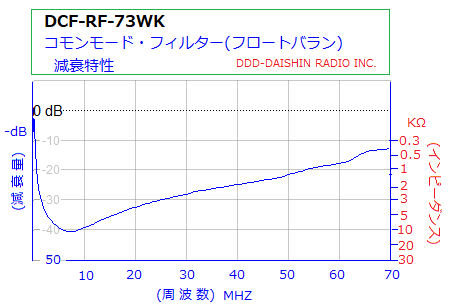

DCF-RF-73WK コモンモード・チョーク　代表特性　　 50Ω系　
周波数　MHZ

1

 1.8 3.5 7 14 21 28 50
減衰量　-dB 25.9 31.7 36.9 40.6 36.3 31.9 28.8 21.6
インピーダンス　ｋΩ 1.99 3.84 7.06 10.7 6.53 3.95 2.77 1.20
許容通過電力　連続　W - 6.6K 3.2K 2.1K 890 780 600 350
　　　　　 アマチュア無線の間欠運用での通過電力は、CWで2倍、SSBでは3倍で使用可能と思われます、
     デジタルモードでの通過電力は、1/10以下が安全と思われます
