電波障害対策用　　DCKシリーズ   AC電源コモンモードフィルター（コモンモードチョーク）
 3.5MHz〜60MHz帯用に 中型3連コアと延長コード1.3mの組み合わせセット品　 1KW max

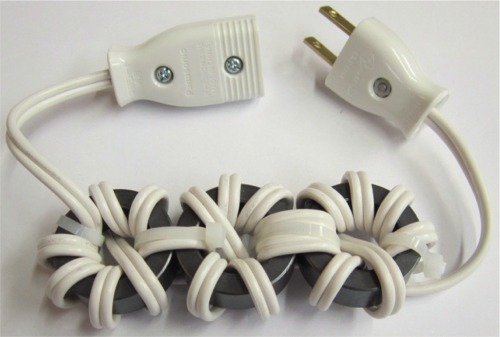

 ●DCK-3R  ACｺｰﾄﾞｺﾓﾝﾌｨﾙﾀｰ　\3,300-（税込)
DCK-3Rは、TV、DVD、オーディオアンプ、電子機器などの電源コードに挿入して、
電源コードから混入する妨害波を抑制するものです,無線機用にもお使い頂けます
無線機のAC電源コードに挿入して、電源コードから流出するコモン電流を阻止するものです
AC 125Ｖ　12Aまでの機器に　ご使用いただけます
フィルターは、機器などの、すぐそばに取付けます　
機器などからフィルターまでのコードが長いとフィルターの効果が半減します
金属物から、数センチ以上離して、また入出力も離して、設置取付してください
DCK-3R
 AC125V 12A (max)　
3.5MHz〜 60MHz以上
コア巻線部サイズ
   約120ｍｍ×45mm×23mm
   （コードコネクタ部を除く）
     重さ：約220g

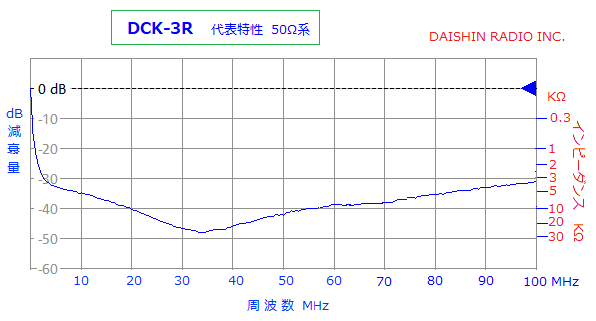

DCK-3R       コモンモード・チョーク　 代表特性　　 50Ω系
周波数　MHZ

1

 1.8 3.5 7 14 21 30 50 60
減衰量　-dB 21.2 26.9 31.2 33.7 36.7 40.8 46.6 41.9 38.8
インピーダンスｋΩ 1.1 2.2 3.6 4.8 6.8 11.0 21.3 12.5 8.7
コモンモード　チョーク　インピーダンスは、3KΩ以上が推奨値です

ご注意

  本製品は無線局運用のための周辺設備機器です
一般民生機器ではありません
電波法で定める無線従事者等の技術者がその資格の範囲により責任を持って使用する機器です。
運用上及び使用上の安全には充分注意の上ご使用下さい
