40A AC/DC 電源ラインフィルタ
ＤＣK-40AW-Ｂ
完成品
1.8〜50MHz HFアマチュア無線用
コモン・モード AC/DC 電源ラインフィルタ 40A
AC100V/200V DC13.8V/24V 対応
この40A AC/DC 電源ラインフィルタは、TV、DVD、オーディオアンプ、電子機器、電化製品などのACまたはDC電源コードに挿入して、電源コードから混入する、または流出する妨害波（ノイズ）を抑制するものです
無線機用にもお使い頂けます、無線機のACまたはDC電源コードに挿入して、電源コードから流出するコモン電流を阻止するものです
1.8MHz〜30MHzの広帯域で 、強力な効果期待できます、40Aまでの機器にご使用いただけます
大型61φコア5個(2個重ね+1個+2個重ね)を組合せて、5.5SQ HKIV 600V耐熱性絶縁電線をキャンセル巻きして、ハイパワー40A 対応のコモンモードAC/DC電源ラインフィルタを作ります
簡単な構造ですが、特に アマチュア無線1.8〜50MHz帯
HFバンドの

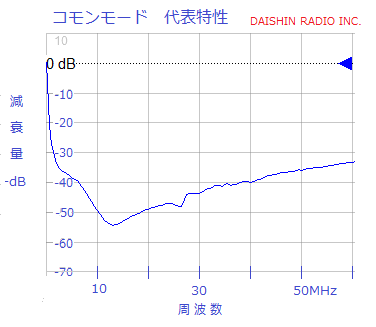

コモンモードインピーダンスが 3KΩ以上と、特性が良く 、強力な効果が期待できます
電線の両端は、使用接続状況により プラグやターミナルなどで接続します
|

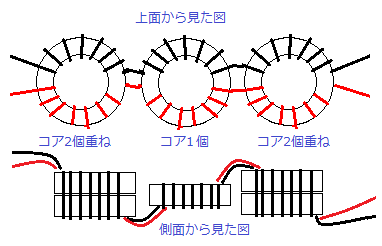

完 成 構 成
図
ご存知のように、AC電源（商用電源）は、高電圧、高電流ですので、絶縁、安全には、十分注意して配線取付して下さい、誤って、絶縁不良やショートなどになると、火災事故などの危険性があります、設置配置なども細心の注意をして下さい。 また、DC電源などの極性に注意して下さい
|
DCK-40AW-Ｂ完成品
1.8〜50MHz コモンモードインピーダンス 3KΩ以上 最大電流 40A AC(100V/200V) またはDC(13.8V/24V) 完成サイズ：約 200× 80×60mm
  |
|||||||||||||||||||||||||||||||||||||||
有限会社 大進無線
