この30A AC/DC電源ラインフィルタは、AC/DC電源コードに挿入して、HFアマチュア無線の送信機やアンテナから,AC/DC電源コードなどを伝わって、商用電源に流出する高周波電流を抑制するもので,障害の対策や予防に役立つと思います 大型61φコア2個を重ねて、 3.5SQ
FEP600V 200℃ふっ素樹脂電線をキャンセル巻きして、ハイパワー30A AC100V/200V, DC13.8V/24V対応のコモンモードAC/DC電源ラインフィルタを作りました 簡単な構造ですが、特に アマチュア無線1.8〜30MHz帯
HFバンドのコモンモードインピーダンスが 3KΩ以上と、特性が良く 、強力な効果が期待できます
電線の両端は、使用接続状況により プラグやターミナルなどで接続します
|
DCK-6130FA
コモンモード・チョーク

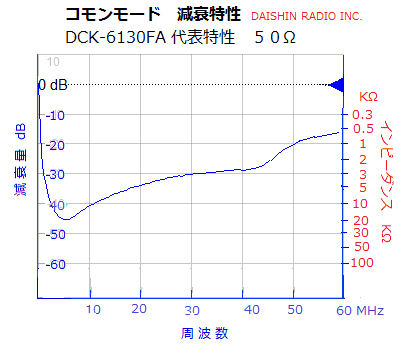

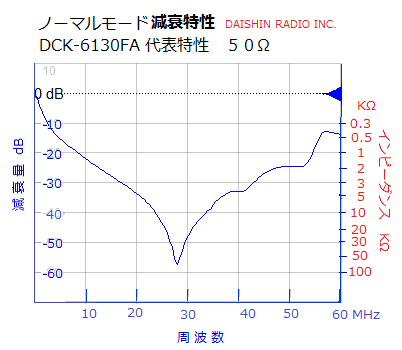

代表特性 50Ω系
|
周波数 MHZ |
1
|
1.8 |
3.5 |
7 |
14 |
21 |
28 |
50 |
減衰量 -dB |
29.9 |
36.4 |
43.2 |
44.3 |
37.5 |
33.2 |
30.6 |
19.7 |
インピーダンスkΩ |
3.1 |
6.6 |
14.5 |
16.4 |
7.2 |
4.6 |
3.4 |
1.0 |
|
コモンモードチョークのインピーダンスは、3KΩ以上が推奨値です
|
ご存知のように、AC電源(商用電源)は、高電圧、高電流ですので、絶縁、安全には、十分注意して製作して下さい、誤って、絶縁不良やショートなどになると、火災事故などの危険性があります、設置配置なども細心の注意をして製作して下さい。
また、DC電源などの極性に注意して下さい
ヒューズがありませんので、必要な場合は、 IN
側に挿入してください |
|
