この40A AC/DC電源ラインフィルタは、AC/DC電源コードに挿入して、HFアマチュア無線の送信機やアンテナから,AC/DC電源コードなどを伝わって、商用電源に流出する高周波電流を抑制するもので,障害の対策や予防に役立つと思います
大型73φコア3個を重ねて、
5.5SQ
HKIV600V耐熱性絶縁電線をキャンセル巻きして、ハイパワー40A
AC100V/200V, DC13.8V/24V対応のコモンモードAC/DC電源ラインフィルタを作ります
簡単な構造ですが、特に アマチュア無線1.8～30MHz帯
HFバンドの
コモンモードインピーダンスが 3KΩ以上と、特性が良く 、強力な効果が期待できます
KIT-DCK-73Ｔ の作り方
①大型の直径約73mm内径39mm厚さ13mmのフェライトコアを3個重ねて 5.5SQ
HKIV600V耐熱性絶縁電線 1.4ｍ2本をコアの巻き方の通り8回（コア内通過数）キャンセル巻きします、
②巻き込んだ電線は、ほどけないように結束バンドでとめておきます
電線の両端は、使用接続状況により プラグやターミナルなどで接続します
|
完 成 構 成
図 |
KIT-DCK-73T 1.8～30MHz コモンモードインピーダンス 3KΩ以上 最大電流 40A AC 100V / 200V DC13.8V/24V対応 サイズ：約 90φ × 53mm 重さ：約 780g |
|||
|
|

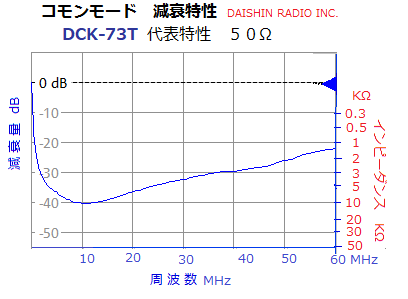

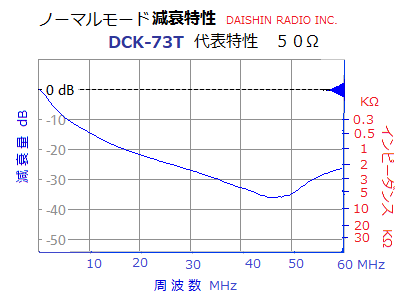

DCK-73T コモンモード・チョーク 代表特性 50Ω系 |
||||||||
| 周波数 MHZ |
1 |
1.8 | 3.5 | 7 | 14 | 21 | 28 | 50 |
| 減衰量 -dB | 24.7 | 30.1 | 34.5 | 38.2 | 39.4 | 35.7 | 32.3 | 25.9 |
| インピーダンスｋΩ | 1.7 | 3.2 | 5.3 | 8.2 | 9.4 | 6.1 | 4.1 | 1.9 |
|
コアの巻き方 |

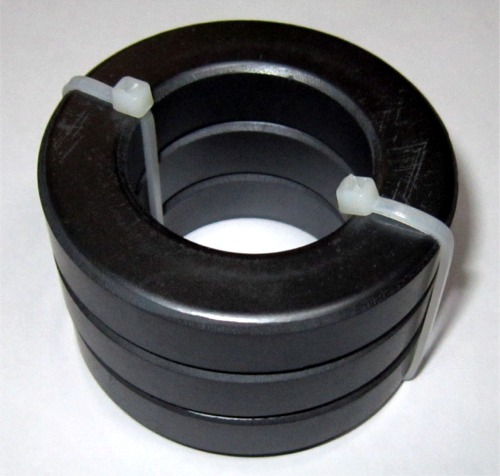

1、
フェライトコア3個重ねて結束バンド小で仮止めします 5.5SQ 600V耐熱性絶縁電線 1.4m 2本ともを下記のように約半分に折り返します  |
|
2、、その折り返した1本を約半分の長さで、3個重ねたフェライトコアに通します |
3、その片側（
5.5SQ HKIV電線）を、コアの1/4以内にしっかり密着するように4回巻き込みます（コア内通過数）  |
|
4、半折のもう片側を4回巻き込みます（コア内通過数） |
5、5.5SQ 600V耐熱性絶縁電線 1.4m もう1本を コアの反対側に同様に8回巻きます、キャンセル巻きします |
6、電線の外周から、ほどけないように結束バンドなどで留めておきます  |

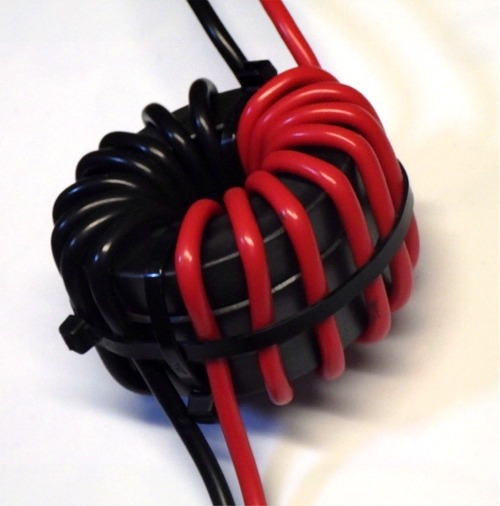

製作例
