関東管内の地デジ対応
電波障害対策用パーツ　
430〜460MHz
 バンドリジェクトフィルタ

 　DTF-485BR
DTF-485BR は、受信機のアンテナ端子に挿入し430MHz〜460MHz帯を減衰させる、バンドリジェクトフィルタです
地上デジタル放送16CH以上を通過させ、アマチュア無線〜業務用無線の430〜460MHz帯を減衰させるフィルタです
基本波による混変調に効果が見込めます　　関東管内のスカイツリー周波数にも対応しています

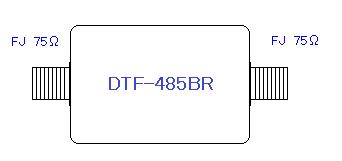

DTF-485BR外観図
入出力の方向性はありません

 DTF-485BR
通過帯域周波数‥‥‥‥485MHz以上　　-3dB以下
減衰帯域周波数‥‥‥‥430〜460MHz　　-45dB以上
インピーダンス‥‥75Ω 　FJ-FJ （ FP-FPコード付）
電圧定在波比‥‥1.8　以下
サイズ‥約 60×40 ×27mm （突起物を除く）
 重さ‥約 90g

DTF-485BR 特性図

　

DTF-485BR フィルターはTVアンテナ端子に直に
または、できるだけ近いところに入れて下さい

TVブースターをご使用の場合はDTF-485BR は必ずTVブースターの入力端子に（アンテナ側に）取り付けて下さい



　
