Low insertion loss
Bandpass Filter for Receiver

低挿入損失

受信用260MHz帯域通過フィルター

DRF-260S-BPF-BNC

　　260MHz〜275MHz バンドパスフィルタ
DRF-260S-BPF-S は、260MHz〜275MHzを通過させ、260MHz以下 および 275MHz以上を減衰させる、帯域通過、バンドパスフィルタです
DRFシリーズは、通過特性、反射特性とも高特性で低挿入損失を実現しました
広帯域受信機器やWIDE AMPのアンテナの入力側に、このバンドパスフィルタを挿入することにより、中波短波帯など帯域外の強力な電波からの抑圧混変調などを抑制し、受信機や広帯域アンプなどの受信特性改善に効果が見込めます


DRF-260S   減衰　代表特性

減衰量 下側周波数 上側周波数
-2dB以内 260MHz 275MHz
-10dB 240MHz 296MHz
-20dB 228MHz 311MHz
-30dB 210MHz 332MHz
-40dB 179MHz 355MHz
-50dB 63MHz 372MHz
-60dB以上 20MHz 380MHz

DRF-260S-BPF-BNC
通過周波数：260〜275MHz
通過特性： 挿入損失　-2dB以内
反射特性：　VSWR 1.2 TYP

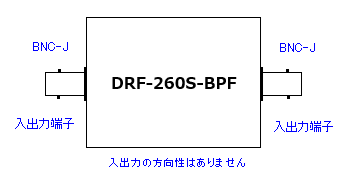

50Ω　BNCJ --BNCJ型
アルミ ケース使用
サイズ ：約 55W:40D:30Hmm (突起物を除く）
重さ：約105g
