Low insertion loss
Bandpass Filter for Receiver

低挿入損失

受信用 UVHFエアーバンド 帯域通過フィルター

特注 DRF-UVHF AIR -S-BNCJ

　　108MHz〜470MHz バンドパスフィルタ
DRF-UVHF AIR は、UVHFエアーバンド航空無線など、UVHF帯受信用に、108MHz〜470MHzを通過させ、108MHz以下 および 470MHz以上を減衰させる、帯域通過、バンドパスフィルタです
DRFシリーズは、通過特性、反射特性とも高特性で低挿入損失を実現しました
広帯域受信機器やWIDE AMPのアンテナの入力側に、このバンドパスフィルタを挿入することにより、中波短波帯など帯域外の強力な電波からの抑圧混変調などを抑制し、受信機や広帯域アンプなどの受信特性改善に効果が見込めます


DRF-UVHF AIR   減衰　代表特性

減衰量 下側周波数 上側周波数
-2dB以内 108MHz 470MHz
-3dB 99MHz 483MHz
-6dB 96MHz 504MHz
-10dB 92.7MHz 525MHz
-20dB 84.7MHz 579MHz
-30dB 76MHz 640MHz
-40dB 66.6MHz 698MHz
-50dB 57.3MHz 737MHz
-60dB以上 50MHz 780MHz

DRF-UVHF AIR-S-BNCJ
通過周波数：108〜470MHz
通過特性： 挿入損失　-2dB以内
反射特性：　VSWR 1.2 TYP

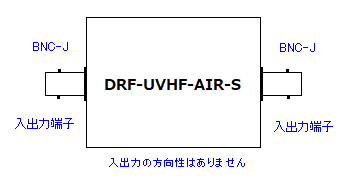

50Ω　BNCJ --BNCJ型
アルミ ケース使用
サイズ ：約 55W:40D:30Hmm (突起物を除く）
重さ：約50g

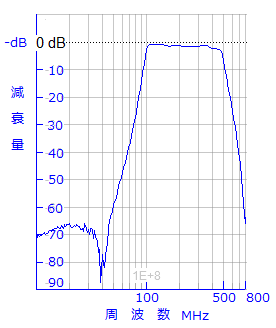

特性図
