DPA-1000Wb-BNC 周波数：20KHZ～1900MHZ 増幅利得：30dB±5dB 10～30dB連続可変 雑音指数：3dB 電源：DC8V～14V 60mA サイズ：60W・60D・35H mm |
付属DCコード |
|
|
||
|
広帯域、高利得、高性能、受信プリアンプ |
WIDE PRE AMP |
|
model DPA-1000Wb-BNC |
|
|
20KHz～1900MHz |

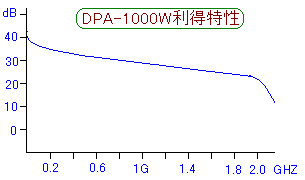

30dB±5dB |
| DPA-1000Wbは高性能デバイスを使用し、広帯域、高利得、低雑音、低価格を実現しました。 受信機のプリアンプ、周波数カウンター等のヘッドアンプ、TV,FMラジオ等のブースターアンプ、等々に、ご使用いただけます。 |
|
|
DPA-1000Wb-BNC 周波数：20KHZ～1900MHZ 増幅利得：30dB±5dB 10～30dB連続可変 雑音指数：3dB 電源：DC8V～14V 60mA サイズ：60W・60D・35H mm |
付属DCコード |
|
|
||

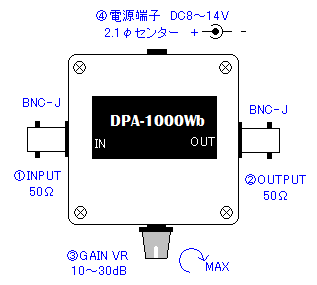

| ①INPUT‥‥‥入力端子 アンテナを接続します ②OUTPUT‥‥出力端子 受信機等のアンテナ入力端子と接続します ③GAIN VR‥‥利得調整ボリューム 10～30ｄＢ連続可変 ④電源端子‥‥電源入力端子 DC8V～14Ｖで動作します |
| 使用方法 本機とアンテナ、並びに受信機等の間に、50Ωの同軸ケーブルで、それぞれ接続し、電源を入れると動作します。 信号が強すぎる時はGAIN VRで、レベルを下げます。 本機は、高利得アンプなので、強力な信号による混変調等の為に、受信音が歪んだり了解度が悪化する場合がありますが、入力端子に同調回路やBPF（バンドパスフィルター）ATT（減衰器）などをを挿入する事で混信が避けられます。 又、出力端子に下図のような検波器を付けて高感度、簡易電界強度計（レベルメーター）としても動作します |
|
|
URL http://www.ddd-daishin.co.jp/ |
|
|
有限会社 大進無線
