DPA-1GWR-BNC 周波数：20KHZ〜1000MHZ 増幅利得：30dB±5dB 10〜30dB連続可変 雑音指数：3dB TYP 電源：DC11V〜14V 70mA サイズ：120W・85D・35H mm |
|
付属DCコード |
|
広帯域、高利得、高性能、受信プリアンプ |
WIDE PRE AMP |
|
model DPA-1GWR-BNC |
|
|
20KHz〜1000MHz |
30dB±5dB |
| DPA-1GWRは高性能デバイスを使用し、広帯域、高利得、低雑音、低価格を実現しました。 受信機のプリアンプ、周波数カウンター等のヘッドアンプ、TV,FMラジオ等のブースターアンプ、等々に、ご使用いただけます。 電源を切ると、ANTとRXは、スルーとなります、アンプ必要の時に電源ONにします。 |
|
|
DPA-1GWR-BNC 周波数：20KHZ〜1000MHZ 増幅利得：30dB±5dB 10〜30dB連続可変 雑音指数：3dB TYP 電源：DC11V〜14V 70mA サイズ：120W・85D・35H mm |
|
付属DCコード |

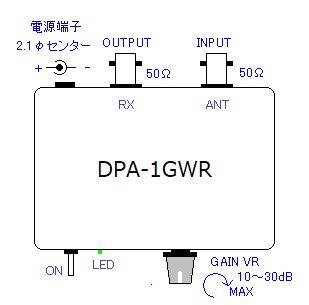

| ON‥‥‥電源 ON
LEDが点灯 アンプ動作します OFFで、INPUTと OUTPUTがスルーとなります INPUT‥‥‥入力端子 ANT アンテナを接続します OUTPUT‥‥出力端子 RX 受信機等のアンテナ入力端子と接続します GAIN VR‥‥利得調整ボリューム 0〜30ｄＢ連続可変 電源端子‥‥電源入力端子 DC11V〜14Ｖで動作します |

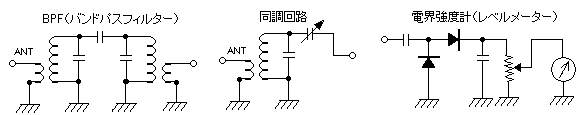

| 使用方法 本機とアンテナ、並びに受信機等の間に、50Ωの同軸ケーブルで、それぞれ接続し、電源を入れると動作します。 信号が強すぎる時はGAIN VRで、レベルを下げます。電源を切ると、INとOUTは、スルーとなります、アンプ必要の時に電源ONにします。 本機は、高利得アンプなので、強力な信号による混変調等の為に、受信音が歪んだり了解度が悪化する場合がありますが、入力端子に同調回路やBPF（バンドパスフィルター）ATT（減衰器）などをを挿入する事で混信が避けられます。 又、出力端子に下図のような検波器を付けて高感度、簡易電界強度計（レベルメーター）としても動作します |
|
|
URL https://www.ddd-daishin.co.jp/ |
|
|
有限会社 大進無線
