受信用 RFスイッチ 挿入経路切替器  DRS-732   75Ω

DRS-732は、DC〜900MHz帯の高周波信号、挿入経路切替用、受信用RF スイッチです
アンテナと受信機の入力端子間に接続して、受信アンプ、フィルタ、ATT(減衰器)コンポーネント機器などを挿入経路切替にご使用頂けます
アンテナから、コンポーネント機器の挿入接続、直に受信機に、回路切断(終端75Ω)の3経路切替が出来ます
また、アンテナ切替、受信機切替などの応用使用も可能です

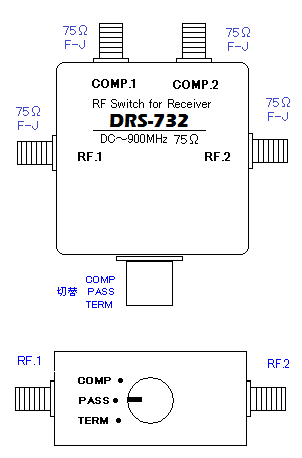

DRS-732外観図

  DRS-732

★周波数範囲: DC〜900MHz
★挿入損失:   0.2dB(100MHz以下)
                     0.5dB(900MHz以下)
          0.9dB(1.2GHz以下)
★最大通過電力: 25dBm  316mW
切換回路数:3接点2回路
入出力インピーダンス: 75Ω
★S・W・R : 1.8以下
アイソレーション:  50dB(200MHz以下)
                             40dB(700MHz以下)
                  38dB(900MHz以下)
                  32dB(1.2GHz以下)
★入出力接栓: F-J
★サイズ60×60×35mm 突起物を除く
★重量:約180g

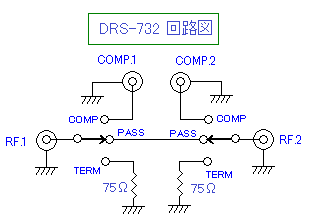

DRS-732回路図



--接続-------
● RF.1 , RF.2  ・・・・
入出力端子 75Ω F-J
                  通常 RF.1 にアンテナを接続、RF.2 に受信機を接続します
● COMP.1 , COMP2・・・・
コンポーネント機器入出力端子 75Ω F-J
                通常 COMP.1 コンポーネント入力を、
        COMP.2
コンポーネント出力を接続します

--切替  -------
● COMP ・・・・CONPONENTS
       COMP.1 , COMP2に
接続したコンポーネント機器に切替ります
● PASS ・・・・THROUGH PASS
        RF.1 , RF.2
がスルーになります
        アンテナと受信機が直につながります
● TERM ・・・・75Ω TERMINATE
            RF.1 , RF.2
を 75Ωで終端 回路切断になります

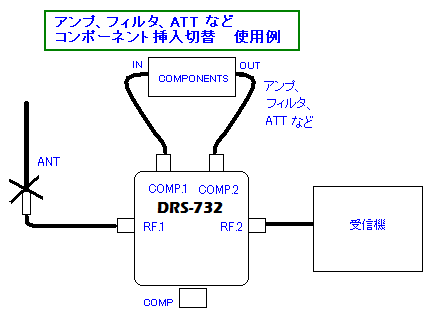

DRS-732 接続例 1

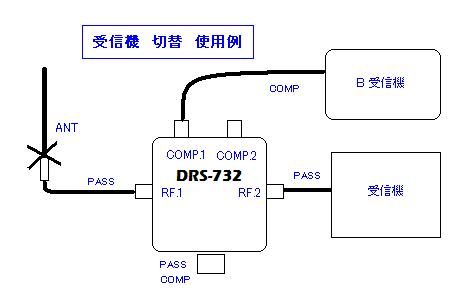

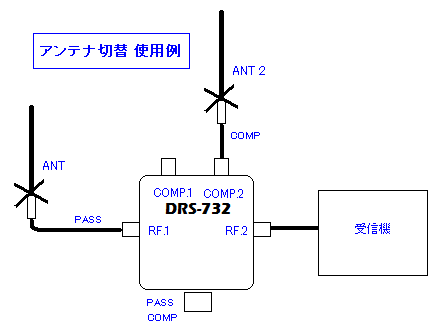

DRS-732接続例 3 DRS-732接続例 2
