DSH-554

受信アンテナ用  4合成/分配器
 ANTENNA 4-WAY CONBINER/SPLITTER



周波数帯域:10MHZ〜1000MHZ
Frequency Range

50Ω
Impedance

BNC型
Connector

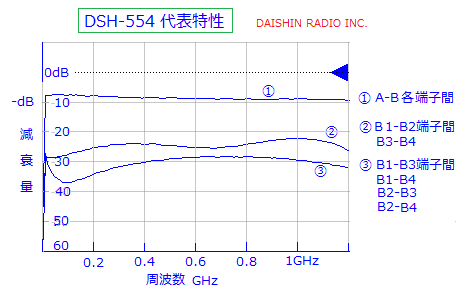

分配損失
Splitting loss

端子間阻止量
  Isolation
Out-to-Out

電圧定在波比
VSWR

10〜300MHZ

<7.5dB

>25dB

<1.3

300〜800MHZ

<8.0dB

>20dB

<1.5

800MHZ

<9.0dB

>20dB

<1.5


DSH-554は、受信用50ΩBNC型 アンテナ4合成、分配器です。
高品質デバイスを使用し、10MHZ〜1000MHZで高性能を実現しました。
4合成器、又は、4分配器としてご使用下さい。




サイズ:80W×55D×30H mm

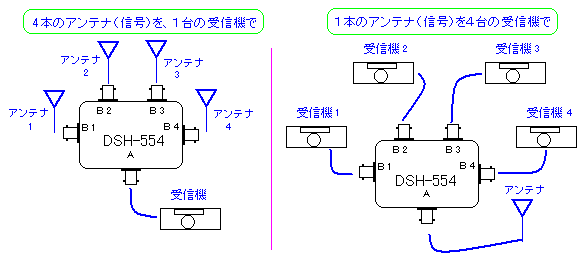

  接続方法
★4本のアンテナ(信号)を1台の受信機で使用、又は、
★1本のアンテナ(信号)を4台の受信機で使用を可能にします。

2〜3本(又は2〜3台)でご使用の場合は、空き端子に50Ωのダミーを接続して下さい
