DSL-554LF

受信アンテナ用  4合成/分配器
 　ANTENNA　4-WAY CONBINER/SPLITTER

周波数帯域：20KHZ〜100MHZ 　
Frequency Range

５０Ω
Impedance

 M型
Connector

分配損失<6.5ｄＢ
Splitting loss

端子間阻止量>20dＢ
Isolation　Out-to-Out

電圧定在波比<1.5
VSWR
　
  DSL-554LFは、受信用５０ΩM型　アンテナ4合成、分配器です。
高品質デバイスを使用し、20KHZ〜100MHZで高性能を実現しました。
4合成器、又は、4分配器としてご使用下さい。

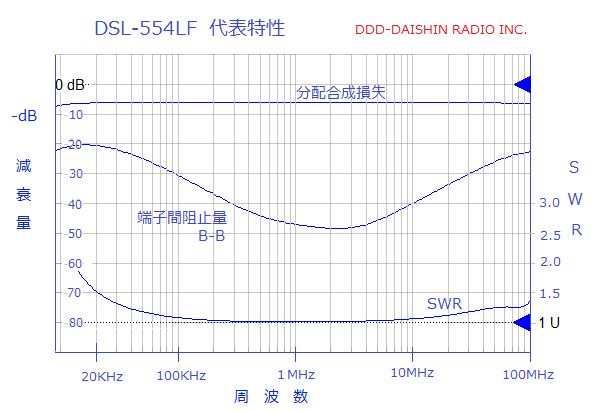

PNG
サイズ：80Ｗ×55Ｄ×30Ｈ mm


PNG　

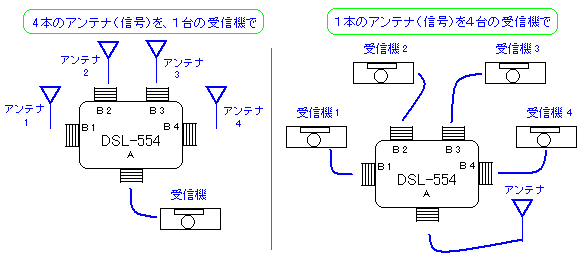

　　接続方法　
★4本のアンテナ(信号）を１台の受信機で使用、又は、
★１本のアンテナ(信号）を4台の受信機で使用を可能にします。

2〜3本（又は2〜3台）でご使用の場合は、空き端子に５０Ωのダミーを接続して下さい
