DSL-558LF

受信アンテナ用  8合成/分配器
 　ANTENNA　8-WAY CONBINER/SPLITTER
　
  DSL-558LFは、受信用50ΩM型　アンテナ8合成、分配器です。
高品質デバイスを使用し、20KHz〜100MHzで高性能を実現しました。
8合成器、又は、8分配器としてご使用下さい。



サイズ：120Ｗ×85Ｄ×35Ｈ mm      重さ：約450g

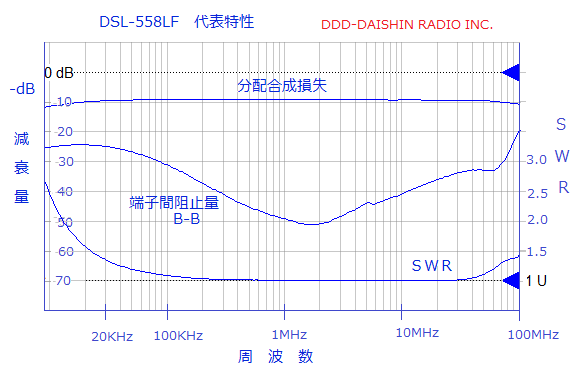

DSL-558LF
周波数帯域
  Frequency Range		  20KHz〜100MHz
分配損失
　Splitting loss     　		 〜70MHz   <9.5dB
〜100MHz <10dB　
端子間阻止量  B-B
  Isolation　		  >20ｄＢ
電圧定在波比
   VSWR		 90KHz〜45MHz <1.2
〜100MHz　<1.5

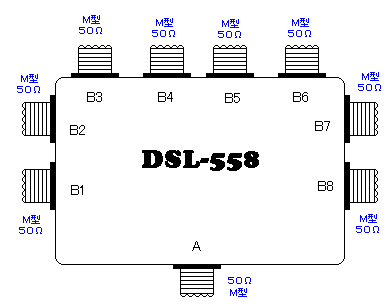

  Connector
  Impedance

 M型  ５０Ω

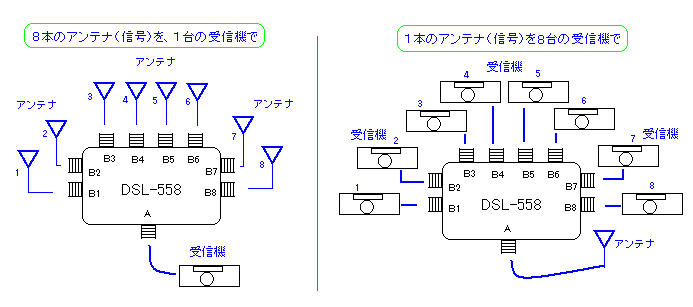

 接続方法　
★8本のアンテナ(信号）を１台の受信機で使用、又は、
★１本のアンテナ(信号）を8台の受信機で使用を可能にします。

空き端子には、50Ωのダミーを接続して下さい
