| DPA-1.2GFD |
ULTRA HEMT
1200MHz ウルトラローノイズプリアンプ 超高利得 ～30dB連続可変 耐入力60W |
DPA-1.2GFDは、1200MHZ用ウルトラローノイズプリアンプです
高性能デバイスを使用し、高性能、低雑音、低価格を実現しました
| 特長 1、高感度、高性能、低雑音です 2、高感度キャリアコントロール回路の内蔵により送受信の自動切換ができます 3、外部スタンバイ機能を設けていますのでＳＳＢおよびＣＷ運用時のリレーの バタツキや音声のとぎれが完全になくなります 4、電源をOFFにすると、トランシーバーとアンテナがスルーになります 5、ゲインVRで、最適な利得に調節できます |
|

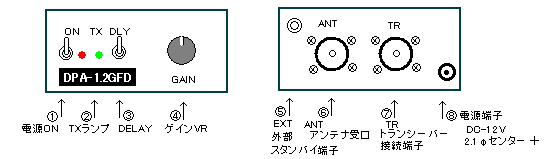

①電源ON‥‥‥･電源スイッチをONにすると、赤LEDが点灯します OFFにすると トランシーバーとアンテナがスルーになります ②TXランプ‥‥･･送信し、プリアンプ内のキャリアコントロール回路が動作すると点灯します EXT(外部スタンバイ）入力時も点灯します ③DLY(DELAY)･･･DLY ON(上側）にすると、キャリコンが約1秒遅延します 通常は、OFF（下側）にしておきます SSB/CWでEXT入力しない時は、ONにします ④GAIN･･‥‥‥･プリアンプの増幅利得（ゲイン）調整ボリュームです 本機は、超高利得アンプなので強力な信号による混変調等のために、 受信音が歪んだり了解度が悪化する場合があります 信号が強すぎる時は、左に廻してレベルを下げてください ご使用になる アンテナ、無線機に合わせて、最良になる様に調整して下さい ⑤EXT‥‥‥･‥･外部スタンバイ端子 トランシバーと接続し、強制的に送受信の切換が 行えます（この時DLYはOFF（下側）にする） ⑥ANT･････‥‥･アンテナ受口 50Ω N型 ⑦ＴＲ‥‥‥‥‥･トランシーバー接続端子 トランシーバーと同軸で接続します 50Ω N型 ⑧電源端子‥････電源入力端子 DC-11V～１４Ｖで動作します |
 |
 |
DPA-1.2GFD 周波数 1200MHz 利得 30dB（MAX)可変型 雑音指数 0.3dB タイプ 通過電力 60Ｗ MAX 電源電圧 １１Ｖ～１４Ｖ 150ｍＡ キャリコン動作電力 1W以上 |
ご注意 |
|
|
有限会社
むせんZONE25 〒410-2406静岡県伊豆市日向362-4 TEL:0558-72-2961 FAX:0558-72-1260 URL https://www.m-zone25.com E-mail opt-aiso@m-zone25.com |
