DLA-500W-M

受信専用DC電源同軸重畳方式 アンテナ直下型
 1MHz〜500MHz 広帯域ローノイズ受信アンプ
DLA-500Wは、1MHz〜500MHz広帯域ローノイズ受信アンプ アンテナ直下設置が出来ます
DC電源同軸重畳方式で高性能デバイスを使用し、高性能、低雑音、低価格を実現しました

      特長
  1、DLA-500Wは、アンテナ直下にDLA-500W-LA と,手元にDLA-500W-BAの2段構成で高感度、高性能、低雑音です、
  2、DLA-500W-LAは

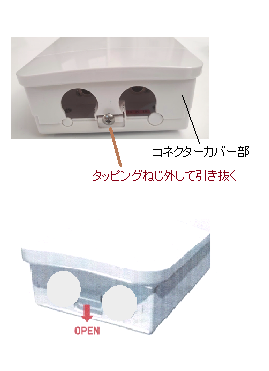

フード型ASA樹脂防雨ボックス採用で屋外設置出来ます
  3、DLA-500W-BAはDC電源同軸重畳機能と+ゲインコントロールアンプ内蔵により最適な利得調節ができます
  4、DC電源は同軸ケーブルに重畳して供給する方式で電源ケーブルなしで良好です
       5、電源をOFFにすると、アンテナと受信機がスルーになります

      DLA-500W-M
   周波数 =1〜500MHz
  利得 =約30dB±5dB  (-dB〜MAX連続可変)
    LAアンプ(AC OFF時)約20dB
  NF= 1dB±0.5dB タイプ(50〜500MHz)

  電源電圧= DC 12V〜18V 120mA

サイズ =
     DLA-500W-LA
            約100×170×45mm  約440g
     DLA-500W-BA
            約 120×85×35mm  約270g

別売ACアダプター VSM-1232 ¥3,300円
@ANT IN・・・・アンテナ受口 50Ω M型
ARF OUT  (B+IN) ・・・・・アンプ出力 50Ω M型 (DC電源同軸重畳入力)
BRX・・・・・受信機接続端子 50Ω M型
CRF IN
(B+OUT) ・・・・・LAアンプ受口 50Ω M型
(DC電源同軸重畳出力)
DDC IN・・・・・電源入力端子(DC-12V〜18V)
E電源ON・・・・・電源スイッチをONにすると、赤LEDが点灯します OFFにすると受信機とアンテナがスルーになります
FAC--------ACスイッチをONにすると、青LEDが点灯します 追加アンプで-dB〜+30dB最大までGAIN VRで可変できます
GGAIN VR・・・・・アンプの増幅利得(ゲイン)調整ボリュームです
                 本機は、超高利得アンプなので強力な信号による 混変調等のために、受信音が歪んだり
                 了解度が悪化する場合があります 信号が強すぎる時は、左に廻してレベルを下げてください
                  ご使用になるアンテナ、受信機に合わせて、最良になる様に調整して下さい
 注意:本機は受信専用です、送信はできません
