DLA-BS+A
DLA用 追加アンプ内蔵 DC電源同軸重畳スタンバイコントローラー
 BIAS TEE ＆ STANDBY CONTOROLLER

DLA-BS+Aは、DLA アンテナ直下型ローノイズ プリアンプ用の追加受信アンプ内蔵、DC電源同軸重畳スタンバイコントローラーです
高性能デバイスを使用し、高性能、低価格を実現しました

特長
　　1、DLA受信アンプへ DC 電源を同軸ケーブルに重畳供給し、送受信を安定コントロールします
　　2、アルミダイキャストケース採用で、高強度、高特性です
　　3、高感度キャリアコントロール回路の内蔵により送受信の自動切換コントロールができます
　　4、外部スタンバイ機能を設けていますのでＳＳＢおよびＣＷ運用時のリレーのバタツキや音声の
          とぎれが完全になくなります
　　5、電源をOFFにすると、DLA受信アンプのTRとANTがスルーになります
　　6、追加-内蔵受信アンプONで、GAIN VR調整が出来ます

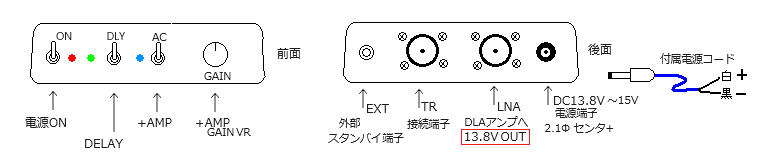

電源ON‥‥‥･電源スイッチをONにすると、赤LED点灯し、LNA端子にDC13.8Vが供給されます、
                           OFFでDLAプリアンプのTRとANTがスルーになります
 　　　　‥‥･･送信し、キャリアコントロール回路が動作すると、緑LED点灯します
　　　　　　　EXT(外部スタンバイ）入力時も点灯します　
　　　　　　　　LNA端子にDC13.8VがOFFになります、
 DLY(DELAY)･･･DLY　ON(上側）にすると、キャリコンが約1秒遅延します
　　　　　　　　通常は、OFF（下側）にしておきます　SSB/CWでEXT入力しない時は、ONにします
AC‥‥‥･‥･AC ON(上側)で青LED点灯し、内蔵受信アンプがONになりGAIN VRで可変調整出来ます

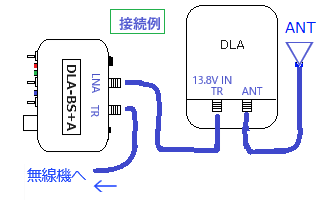

 EXT‥‥‥･‥･外部スタンバイ端子　　トランシバーと接続し、強制的に送受信の切換が行えます
 TR･････‥‥･トランシーバー接続端子　トランシーバーと同軸で接続します   ５０Ω  N-J 型
 LNA･････‥‥DLA プリアンプヘの接続端子　DC13.8V電源同軸重畳出力　５０Ω  N-J 型
 電源端子‥････電源入力端子　　DC13.8V〜１5Ｖで動作します

 DLA-BS+A
  　 周波数　  〜500MHz
    通過電力　60Ｗ　MAX
   内蔵アンプ　〜+15dB
    入力電源電圧　１3.8Ｖ〜１5Ｖ
 　キャリコン動作電力　 1W以上
   サイズ 130×96×38mm 約370g
　　　　　　　　　　　

ご注意
本機は無線局運用のための周辺設備機器です
一般民生機器ではありません
電波法で定める無線従事者等の技術者がその資格の
範囲により責任を持って使用する機器です。運用上
及び使用上の安全には充分注意の上ご使用下さい。　
