DCF-RF-1T コモンモードフィルターキット大進無線

ＨＦ帯無線機　ハイパワー500W対応のコモンモードフィルターを作ります
巻きやすい分割型コアにテフロン同軸RG-188A/Uを巻いて作ります
簡単な構造ですが、かなりな効果が期待できます

1.8～70MHZ　　 50Ω　
耐入力500W(1KWPEP)

サイズ：100W×65D×35H mm

部　品　表
分割コア E04ST402715D or MTCN402715H---1個	テフロン同軸 RG-188A/U---1m	M型接栓座M-BR---2個
プラBOX SW-100---1個	結束バンド　小---3本	.

コモンモードフィルターの作り方

1.コアを巻きます

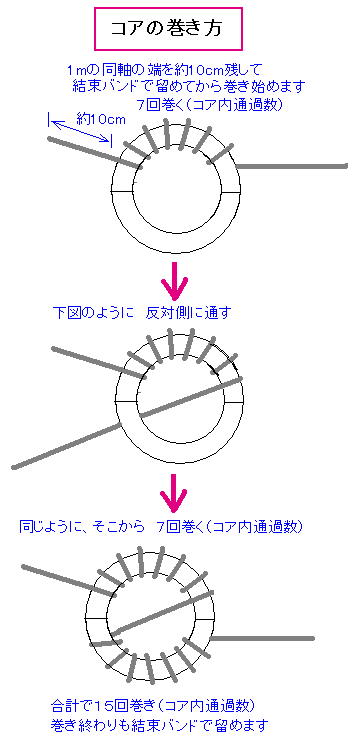

①分割コア MTCN402715Hにテフロン同軸RG-188A/Uをコアの巻き方の図のように、巻き込みます

テフロン同軸の端10cmほどから巻きます
分割コアの口が開いてないほうから巻き始めます
解けないように結束バンドで留めてから巻き始めます

コアの半分までに７回巻きます（コア内通過数）

②同軸巻き、８回目をコアの反対側に通します

残りの半分のコアにも　
　７回巻き込みます（コア内通過数）
巻き終わりを結束バンドで留めます
開いている分割コアの口を結束バンドで閉じます
コアの完成です　
合計巻き回数15回です（コア内通過数）

2、プラBOXの組み立て
　プラBOXにM型接栓座を「M-BR取付方」のように取り付けます

3、1で巻いて作ったコアをＭ型接栓座　M-BRにハンダ付けして完成です
　テフロン同軸は余裕がありますので、取付に合わせてカットしてください
テフロン同軸の外皮は、うすいので網線を切断しないように注意して加工します
ハンダ付けして完了です

コアはホットボンドなどで固定します
ふたを閉めて完成です
.
