DCF-RF-61LLK 完成品 1KW対応 無線機用
コモンモード・チョーク 　（フロート・バラン）
1.8〜70MHZ　 50Ω　　耐入力 1KW  (28〜50MHzは900W)

ＨＦ帯無線機　ハイパワー1KW対応のコモンモード・チョーク（フロート・バラン）完成品です
大型61φコアの採用、耐熱同軸 3.5D-QEFVを使用し,高性能、高耐圧、低価格を実現しました
特にHFミッドバンドの特性が非常に良く　1.8〜50MHz帯アマチュア無線用におすすめです


入出力の方向性はありません　
 金属物から数cm以上離して設置してください

DCF-RF-61LLK

周波数：1.8〜70MHZ
インピーダンス：50Ω
入出力端子：M-P型
                 + MA-JJ 付属
 耐入力： 1KW　(28〜50MHzは900W)

サイズ：約 78× 140× 35mm　同軸入出力部を除く

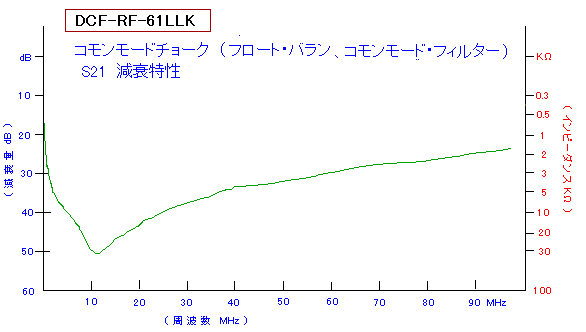

DCF-RF-61LLK コモンモード・チョーク　代表特性　　 50Ω系
周波数　MHZ 0.5

1

 1.9 3.5 7 14 21 28 50
減衰量　-dB 25.2 26.1 32.4 37.0 42.6 48.3 42.4 40.5 31.9
インピーダンス　ｋΩ 1.8 2.0 4.2 7.1 13.4 26.0 13.1 10.6 3.9
許容通過電力　連続　W - - 2300 1400 980 590 470 410 300
　　　　　 アマチュア無線の間欠運用での通過電力は、CWで2倍、SSBでは3倍で使用可能と思われます、
      デジタルモードでの通過電力は、1/10以下が安全と思われます
