DCF-RF2-QE 完成品 500W対応 無線機用
コモンモード・チョーク
1〜50MHZ　 50Ω　　耐入力 500W PEP

ＨＦ帯無線機　ハイパワー500W対応のコモンモード・チョーク完成品です
40φ大型コアをスタックにして、耐熱同軸 2.5D-QEVを使用し,高性能、高耐圧、低価格を実現しました
特にHFローバンドの特性が良く　1.9〜28MHz帯用におすすめです


入出力の方向性はありません　
 コモンモード・フィルタは、金属物から数cm以上離して設置してください

DCF-RF2-QE

周波数：1〜50MHZ
インピーダンス：50Ω
入出力端子：M-P型
                 + MA-JJ 付属
 耐入力：500W PEP
サイズ：約 50φ× 40mm　同軸入出力部を除く

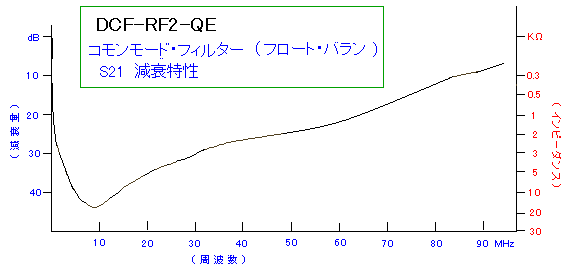

DCF-RF2-QE コモンモード・チョーク　代表特性　　 50Ω系
周波数　MHZ 0.5

1

 1.9 3.5 7 14 21 28 50
減衰量　-dB 15.7 23.4 29.7 34.8 41.5 39.1 33.7 30.2 23.8
インピーダンス　ｋΩ 0.6 1.5 3.0 5.5 11.9 9.0 4.9 3.2 1.5
許容通過電力　連続　W - - 890 740 350 290 190 150 120
　　　　　 アマチュア無線の間欠運用での通過電力は、CWで2倍、SSBでは3倍で使用可能と思われます、
    デジタルモードでの通過電力は、1/10以下が安全と思われます
