電波障害（テレホンI）対策用パーツ
TELラインコモンモードフィルター
DCF-TC-200K-4C（4芯用）
TELコードの間に挿入してTELコードから混入する妨害波を抑制します

■DCF-TC-200K-4C（4芯用）は、簡単取付ﾓｼﾞｭﾗｰP-J型です。
■高性能コアを採用して中波AMラジオ帯から短波帯の広帯域を実現しました。
■アナログ、デジタル、ISDN、ADSLラインにも、ご使用頂けます。

入出力の方向性はありません
電話機、TA、モデム、スプリッター、 などからフィルターまでのコードが長いとフィルターの効果が半減します。
出来るだけ電話機器等の入力端子に直接取り付けて下さい

　DCF-TC-200K-4C　
　MP-MＪ型　　モジュラー4芯

コモンモード特性
 100KHZ⇒21dB  200KHZ⇒28dB　500KHZ⇒32dB 　
1MHZ⇒34dB  7MHZ⇒38dB　21MHZ⇒39dB　
14MHZ⇒40dB　30MHZ⇒37dB　50MHZ⇒31dB

サイズ：50×75×30mm(突起物を除く）

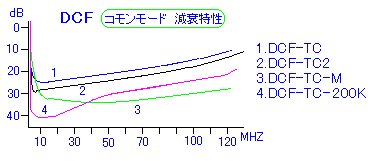

　DCF-TC-200K 特性概略図　　

ほかに周波数特性の異なる★ＤＣＦ−ＴＣ　★ＤＣＦ−ＴC-2 ★ＤＣＦ−ＴC-M もあります

 　特性比較表　
