電波障害対策用パーツ

  DCF-TV-200K

映像音声障害用コモンモードフィルター
屋内用、強力タイプ
DCF-TV-200Kは、テレビジョン等と受信アンテナ間に挿入し、同軸ケーブルから混入する
妨害波を抑制するアイソレーショントランス　コモンフィルターです　
DCF-TV-200Kはコモンモード障害に効果があります

★100KHZ〜100MHZ帯以上まで広帯域にわたって抑制効果が見込めますが、特に200KHZ〜50MHZ帯は更に特性良好です　

★高性能コアを採用して中波AMラジオ帯から短波帯、広帯域を実現しました。

tv-200k
アンテナの入出力の方向性はありません

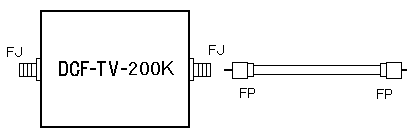

　DCF-TV-200K　
　Ｆ-Ｊ型　　75Ω　ＦＰＰコード付属
コモンモード代表特性
100KHZ⇒21dB  200KHZ⇒28dB　
500KHZ⇒32dB 　1MHZ⇒34dB
7MHZ⇒38dB　21MHZ⇒39dB　
14MHZ⇒40dB　30MHZ⇒37dB　
50MHZ⇒31dB

サイズ：約50×75×30mm(突起物を除く）

　　DCF-TV-200K 特性概略図　　　
テレビジョン等と、フィルターまでの同軸ケーブルが長いとフィルターの効果が半減します、出来るだけテレビジョン等のアンテナ入力端子に直接取り付けて下さい
ほかに周波数特性の異なる
★ＤＣＦ−ＴＶ　★ＤＣＦ−ＴＶ-2 ★ＤＣＦ−ＴＶ-M もあります

　
