KIT-DCF-RF-QE 自作セット 500W対応 無線機用
コモンモード・チョーク (フロート・バラン)

1.8〜70MHZ  50Ω  耐入力 500W (28MHzは450W/50MHzは330W)

HF帯無線機 500W対応のコモンモード・チョーク (フロート・バラン)を作ります
大型40φコアに、同軸 2.5D-QEVを巻いて作ります
簡単な構造ですが、特に アマチュア無線7〜50MHz帯 HFバンドの コモンモードインピーダンスが 3KΩ以上と、特性が良く 、かなりな効果が期待できます

無線機の出力端子や、防水処置をして、アンテナ給電点や、同軸中間点などに挿入してコモン電流を抑制するものです

コモンモード・チョーク、フロート・バラン DCF-RF-QE の作り方

@大型の直径40mm内径27mm厚さ15mmのフェライトコアに 2.5D-QEV同軸ケーブル 1.1mをコアの巻き方の通り13回巻(コア内通過数)します、
A巻き込んだ同軸は、ほどけないように結束バンドで両端をとめておきます
B同軸の両端に、MPプラグを、ハンダ付けして完了です
      MPプラグ取付けは、同軸にチューブ15mmを通してから半田付けします
C使用接続状況により MA-JJで中継接続します

完成構成図

入出力の方向性はありません
金属物から数cm以上離して設置してください

 部 品 表
 フェライトコア E04RA402715---1個
 同軸 2.5D-QEV---1.1m
 M型プラグ MP-3(Ni)---2個
 M型中継ジャック MA-JJ ---1個
 同軸チューブ15mm---2個
 結束バンド---2本
DCF-RF-QE
周波数:1.8〜70MHZ
インピーダンス:50Ω
入出力端子:M-P型
                    + MA-JJ 付属
耐入力:500W

(28MHzは450W/50MHzは330W)
サイズ:約 50φ× 25mm
              同軸入出力部を除く

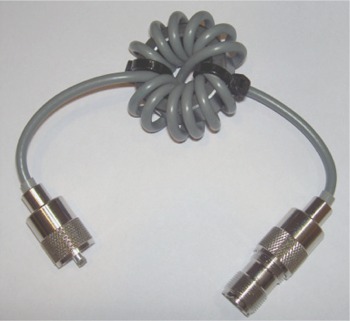

完成例

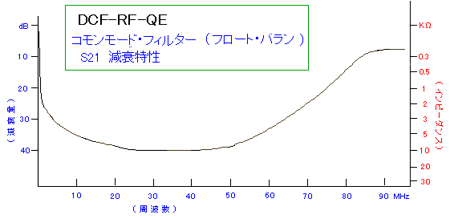

DCF-RF-QE コモンモード・チョーク 代表特性   50Ω系

周波数 MHZ 0.5

1

1.9 3.5 7 14 21 28 50
減衰量 -dB 9.7 17.1 22.9 27.3 31.2 35.3 37.1 33.8 36.9
インピーダンス kΩ 0.3 0.7 1.4 2.3 3.6 5.7 7.1 4.9 7.0
許容通過電力 連続 W - - 830 530 330 220 170 150 110
      アマチュア無線の間欠運用での通過電力は、CWで2倍、SSBでは3倍で使用可能と思われます、

MPプラグの取付

同軸ケーブルに、付属のチューブを通してから半田付けします

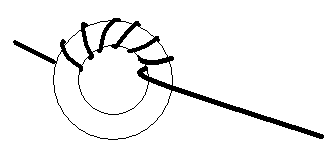

コアの巻き方
1、2.5DQEV同軸線 1.1mを下記のように約5cm残して半分に折り返します

2、 2.5DQEV同軸を、約半分の長さでコアに通します

3、その片側に同軸の短いほうから、コアにしっかり密着するように巻き込みます 6回巻(コア内通過数)

4、巻き込みます 6回巻(コア内通過数)

5、同軸半折のもう片側を下記のように反対側に引張ります
6、もう片側も反対側から同じように巻き込みます
7、6回巻(コア内通過数)合計13回巻(コア内通過数)

同軸の両端は、コアに結束バンドなどで留めておきます
